三極管放大電路基本原理，這是一個關于三極管電路原理的說明文件。三極管是電流放大器件，有三個極，分別叫做集電極C，基極B，發射極E。分成NPN和PNP兩種。以NPN三極管的共發射極放大電路為例來說明三極管放大電路的基本原理。

三級管放大原理

1、發射區向基區發射電子
電源Ub經過電阻Rb加在發射結上，發射結正偏，發射區的多數載流子(自由電子）不斷地越過發射結進入基區，形成發射極電流Ie。同時基區多數載流子也向發射區擴散，但由于多數載流子濃度遠低于發射區載流子濃度，可以不考慮這個電流，因此可以認為發射結主要是電子流。
2、基區中電子的擴散與復合
電子進入基區后，先在靠近發射結的附近密集，漸漸形成電子濃度差，在濃度差的作用下，促使電子流在基區中向集電結擴散，被集電結電場拉入集電區形成集電極電流Ic。也有很小一部分電子（因?yàn)榛鶇^(qū)很薄）與基區的空穴復合，擴散的電子流與復合電子流之比例決定了三極管的放大能力。
3、集電區收集電子
由于集電結外加反向電壓很大，這個反向電壓產生的電場力將阻止集電區電子向基區擴散，同時將擴散到集電結附近的電子拉入集電區從而形成集電極主電流Icn。另外集電區的少數載流子（空穴）也會產生漂移運動，流向基區形成反向飽和電流，用Icbo來表示，其數值很小，但對溫度卻異常敏感。

三級管偏置電路

三極管在實際的放大電路中使用時，還需要加合適的偏置電路。這有幾個原因：
首先是由于三極管BE結的非線性(相當于一個二極管)，基極電流必須在輸入電壓大到一定程度后才能產生(對于硅管，常取0.7v)。當基極與發射極之間的電壓小于0.7v時，基極電流就可以認為是0。但實際中要放大的信號往往遠比0.7v要小，如果不加偏置的話，這么小的信號就不足以引起基極電流的改變(因?yàn)樾∮?.7v時，基極電流都是0)。如果我們事先在三極管的基極上加上一個合適的電流(叫做偏置電流，上圖中那個電阻Rb就是用來提供這個電流的，所以它被叫做基極偏置電阻)，那么當一個小信號跟這個偏置電流疊加在一起時，小信號就會導致基極電流的變化，而基極電流的變化，就會被放大并在集電極上輸出。

兩個三極管串AC聯實現放大的原理是什么
這不叫三極管串AC聯，該叫組合放大或多級放大，就是第一級放大電路將信號的電壓或者電流功率等進行貝塔倍放大后，作為第二級的輸入信號再次進行貝塔倍的放大，從而達到貝塔平方的放大倍數！
原理；電壓放大倍數是兩個單只晶體管的放大倍數的乘積。常用在要求對電壓放大能力比較高的場合。比如功率放大管前的電壓推動放大電路等。
其他優點；直接耦合、性能互補、不會倒相位、電路沒頻漂，溫漂小。

三級管工作原理
晶體三極管（以下簡稱三極管）按材料分有兩種：鍺管和硅管。而每一種又有NPN和PNP兩種結構形式，但使用最多的是硅NPN和鍺PNP兩種三極管，（其中，N是負極的意思（代表英文中Negative），N型半導體在高純度硅中加入磷取代一些硅原子，在電壓刺激下產生自由電子導電，而P是正極的意思（Positive）是加入硼取代硅，產生大量空穴利于導電）。兩者除了電源極性不同外，其工作原理都是相同的，下面僅介紹NPN硅管的電流放大原理。

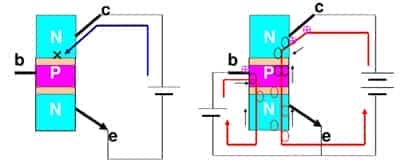

對于NPN管，它是由2塊N型半導體中間夾著一塊P型半導體所組成，發射區與基區之間形成的PN結稱為發射結,而集電區與基區形成的PN結稱為集電結,三條引線分別稱為

發射極e （Emitter）、基極b (Base)和集電極c (Collector)。如右圖所示

當b點電位高于e點電位零點幾伏時，發射結處于正偏狀態，而C點電位高于b點電位幾伏時，集電結處于反偏狀態，集電極電源Ec要高于基極電源Eb。
在制造三極管時，有意識地使發射區的多數載流子濃度大于基區的，同時基區做得很薄，而且，要嚴格控制雜質含量，這樣，一旦接通電源后，由于發射結正偏，發射區的多數載流子（電子）及基區的多數載流子（空穴）很容易地越過發射結互相向?qū)Ψ綌U(kuò)散，但因前者的濃度基大于后者，所以通過發射結的電流基本上是電子流，這股電子流稱為發射極電子流。

注：圖文源自網絡，如有侵權問題請聯系刪除。

單音警報聲音效警報器芯片資料:又見一音警報

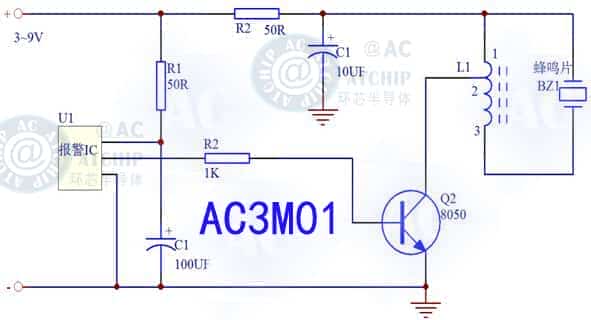

AC3M01-上電長響報警是一顆常見的的報警系統警報聲音效報警器芯片,常用于警報器，車輛防盜系統，家庭防盜系統以及各種報警系統提醒。
無需震蕩電阻不可調整聲音速度，單聲警報一直循環。
內置 5V 穩壓二極管，內置上電復位電路，驅動能力強（典型值 2A），可直接驅動喇叭。 封裝為SOT-23封裝3個腳芯片(三極管樣式)出貨。
警報產品請用警報喇叭測試，玩具喇叭8歐0.5W的會發熱燒喇叭。

功能應用：觸發開發上電長響單音警報音效,單音警報聲一直循環。

給您推薦最合適的報警器芯片資料和價格:

11，AC3L710常用單音警報聲帶燈,撬門報警防盜,開箱報警閃燈功能,單價最優0.18RMB。符合綠色環保標準和MSL3濕氣敏感性等級 （最新款SOP8貼片八腳，帶2Hz閃燈）
15，AC9561四聲警報新產品報警器芯片（警車聲，消防車聲，救護車聲，機槍聲），超高性價比，單價最優0.23RMB
17，AC3W830專用防狼器報警芯片,撬門報警防盜防狼警報,帶兩級獨立燈光控制（比AC3L710多獨立燈控）
7，AC9906-JB-六音單音警報聲音效芯片-車輛家庭防盜報警系統芯片
8，AC3M01單音警報聲音效芯片SOT-23封裝3個腳芯片
9，AC3M06六音警報聲音效報警器芯片SOT-23封裝3個腳芯片(三極管樣式)
18，AC8JM20-單音嗚嗚門磁警報器門鈴20首音樂芯片，更多警報門鈴芯片選型
19，AC3JD03-單音嗚嗚門磁警報器叮咚滴滴聲三合一語音效果芯片。

以上報警器芯片產品常年備貨，量大時需提前預定。

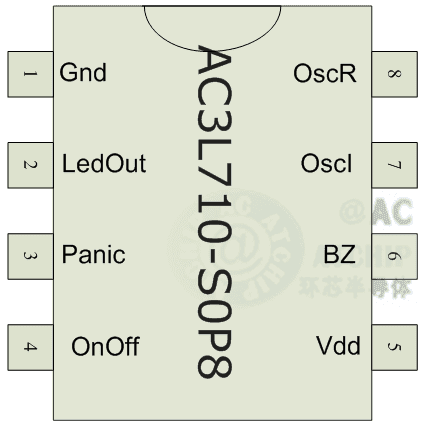

AC3L710警報聲音效報警器芯片軟封裝SOP8腳位圖 (供參考)

AC3L710 - DIP8 / SOP8 單音六音警報芯片貼片8腳

最常用最常見的硬封裝形式： 直插八腳DIP8封裝和 貼片八腳SOP8封裝 Sop8封裝規格(150Mil) PANIC接GND時，上電不工作，ON對VDD觸發，為ON/OFF開關  　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 PIN NAME 1 Gnd 2 Led Out 3 Panic Key1 4 ONOff 5 VDD 6 BZ 7 OSCI 8 OSCR

符 號 描 述 腳 位 OSC1 外接振蕩電阻，阻值為 240K 時，六音周期約為 25 秒 1 OSC2 2 NC 空腳 3 GND 地 4 BZ1 聲音輸出，互為反向信號 5 BZ2 6 VDD 電源 7 Select 選擇端，接電源為單音，懸空為六音 8

相關產品：AC8040-OTP40秒 AC8080-OTP80秒 AC8010-OTP10秒(已被8020替代)

2010最新OTPG系列: AC9020-OTP20秒 AC9080-OTP80秒 AC9040-OTP40秒

2021年OTPM系統長秒數可重復燒錄SPI芯片：AC9160-MTP160秒 AC9320-MTP320秒SPI

新產品系列OTP語音芯片全面支持4.5V和3V,為您提供最加穩定的語音輸出.
