嘀嘀聲門磁警報三合一叮咚芯片 ( AC3JD03 Alarm)

嘀嘀聲門磁警報三合一叮咚芯片資料原理圖下載　　右鍵點擊目標另存為可以下載　　　

嘀嘀聲門磁警報三合一叮咚芯片資料：

AC3JD03/Alarm IC是一顆CMOS掩膜音效芯片，直共有3個音效，PWM驅動喇叭。常用于門磁警報門鈴提醒方案產品，音效好，共有3個I/O口，分別為叮咚兩聲播放鍵DD2 Key，嘀一聲播放鍵Di1 Key，嗚嗚嗚單音警報110長響音效播放鍵AlarmWu3 Key。應用電路簡單，價格低，有著很好的產品方案成本優勢。 音量大聲音逼真，應用電路簡單，價格低，有著很好的產品方案成本優勢。

AC3JD03/Alarm IC共有3個音效，對應腳位：芯片第一腳是叮咚2聲，第二腳是滴1聲，第三腳是警報110嗚嗚嗚3聲長按循環響，直接驅動喇叭的三合一門磁警報叮咚芯片，音質效果好，2V低電壓仍能正常發聲，復位和內部供電穩定，解決了電壓過高時的電流聲雜音，有著寬電壓5V的支持，語音效果輸出優秀。

強大的價格優勢，SOP8貼片單價0.38元，(芯片行情穩定時期)，高性價比的不二選擇

觸發方式：DD2 Key: E/U/I(叮咚門鈴二聲音樂播放鍵Pin1，按一次響一次)
     Di1 Key: L/U/R( 嘀一聲4kHz音樂播放鍵Pin2，長按長響)
     AlarmWu3 Key: L/U/R(嗚嗚嗚警報三聲音樂播放鍵Pin3，長按長響)
    需要叮咚三聲DD3時，建議產品選擇AC3CM13，效果接近無警報音效，成本更低(同為語音效果)。
    音樂效果的叮咚一聲兩聲請選擇AC8DD12,量大單價0.38，價格接近
    語音叮咚聲功能再升級，支持DAC和音量調節AV8VC12，更多門鈴產品選型

價格成本便宜，同時高bit比特率的聲音輸出，為音質效果和產品市場打下了良好的基礎.
低成本門磁警報叮咚芯片的替代兼容方案，給客戶帶來更多的選擇，成本更低，供貨選擇性更多。
請在PCB設計時預留好兼容位置，更多一種選擇，多一份放心。

門磁警報單音警報聲和嘀嘀音效門鈴叮咚聲：
1 叮咚叮咚 / 叮咚兩聲 DingDong　DingDong 2 單音嗚嗚嗚警報聲 Wuwuwu Alarm 110 3嘀嘀聲音效（滴滴聲）Di Di

全部試聽請點擊下載：

嘀嘀聲門磁警報三合一叮咚聲 AC3JD03聲音效果下載　右鍵可另存為
二,單音警報聲 單音警報音效下載
三，滴一聲(可單片機組合滴多次)，滴滴聲

嘀嘀聲門磁警報三合一叮咚芯片。

嘀嘀聲門磁警報叮咚芯片的優勢：　　　　

門磁警報叮咚門鈴音效芯片曲目：嘀嘀聲三合一警報叮咚芯片
　　

更多門磁報警叮咚芯片產品（AC8VM系列定制）：
1，叮咚一聲，帶三級音量控制AC8VC01 （AC8VC系列）。
2，叮咚兩聲，帶三級音量控制AC8VC02 （AC8VC系列）。
3，門磁警報叮咚門鈴音樂20首芯片 AC8JM20 （門磁產品系列）。

更多標準產品，請進

門磁警報門鈴3音效IC / 門磁警報3個音效芯片常見應用場合： 　　　　　

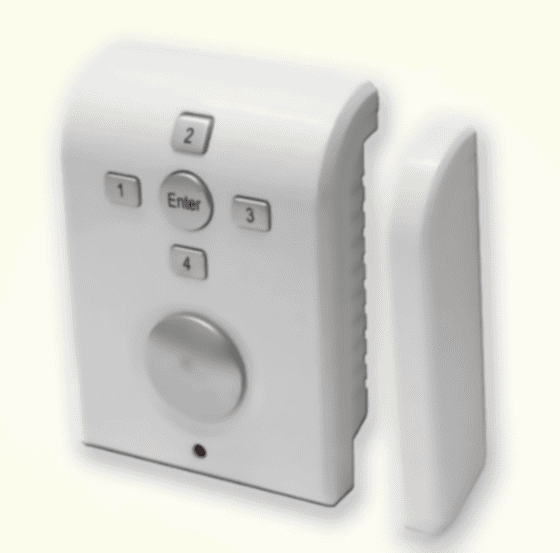

門磁報警門鈴，樓宇對講，無線門鈴，警報叮咚門鈴產品，門內外語音對講，可視對講門鈴，單音嗚嗚嗚警報提醒功能可視對講系統，樓宇可視對講，樓宇對講，別墅可視對講系統，門磁報警器，防疫專用智能門磁，酒店社區隔離電子封條。

門磁報警器是由開關和磁鐵兩部分組成，開關部分由磁簧開關經引線連接，定型封裝而成。磁鐵部分由對應的磁場強度的磁鐵封裝于塑膠或合金殼體內。當兩者分開或接近至一定距離后，引起開關的開斷從而感應物體位置的變化。一般多用于城市安防領域。Door magnetic alar。

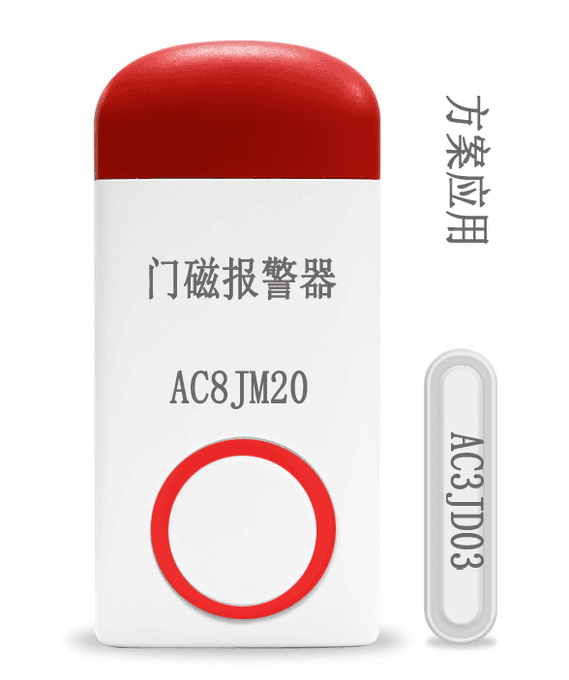

AC3JD03有門磁單音警報聲，嘀嘀提醒音，常規門鈴叮咚聲可滿足常規門磁門鈴方案應用。

無線門磁報警可視門鈴是一款電子設備，具備“集體化控制”獨特優勢的雙向智能網絡控制系統平臺，完全依照人們的需求以及現代家居生活需要而研發。無線可視門鈴簡介無線可視門鈴英文名稱是 wireless Video door phone或wireless Video door bell。 具有門鈴功能，當需要時，可以開啟單音嗚嗚嗚警報提醒功能。

2, 相關圖樣：

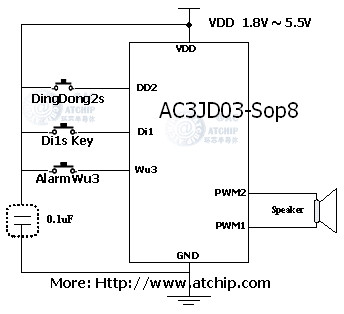

AC3JD03語音門鈴IC芯片接線圖PWM直推喇叭

AC8VM系列通用產品資料，供參考。

AC3JD03 6Pine SIP COB Information 直插COB軟封裝資料

/// 最常見語音芯片COB封裝形式

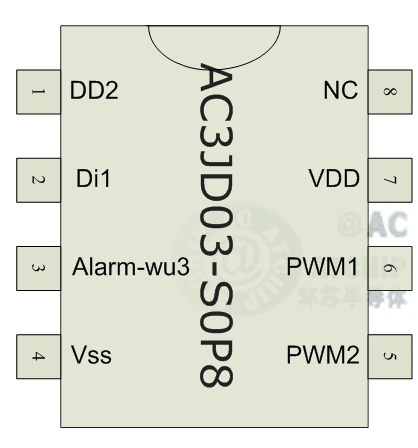

AC3JD03 封裝形式DIP8 / SOP8封裝資料

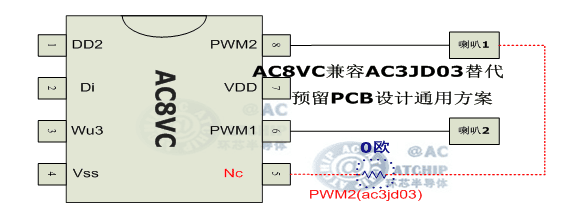

常用可替代方案參考(PCB設計預留，DAC應用預留AC8VC)：

AC3JD03有著更低的產品成本，音源和功能相同于OTP芯片AC8VM和AC8VC產品系列！可兼容替代。

但芯片本身的物理特性不同，效果存在差異，各具特色。

請注意！ 靜電敏感器件請做好電磁干擾防范。

PCB大小規格(AC80E-SOP8通用板)：

直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
