電話鈴聲IC / 電話鈴聲芯片12首資料
(Telephone Ringtone IC)
電話鈴聲12首芯片資料/AC80M12原理圖下載 右鍵點擊可以另存為
電話鈴聲IC / 電話鈴聲芯片12首音樂芯片資料:
AC80M12是一顆高性能單晶片CMOS音樂和語音合成IC，直接PWM驅動喇叭的電話鈴聲芯片, 音樂合成方式為可編程式的方波和包絡線，音質效果好，共有2個I/O口,其中1個選曲鍵,另一個為播放鍵,外圍無元器件,應用電路簡單,價格低，有著很好的產品方案成本優勢
AC80M12電話鈴聲IC同時支持出OTP硬封裝形式,OTP門鈴是一種能夠存放最長10秒鐘的語音或者近200秒的雙通道音樂的音樂芯片，應用線路極其簡單，1.8V低電壓仍能正常發聲，3V和4.5以下供電時無任何外部元器件，復位和內部供電方面穩定，同時解決了部份4.5V以上供電情況下，電壓過高時的電流聲音雜音,提供了寬電壓支持的5V高電壓專用電源IO口，語音效果輸出穩定。
曲目列表：1 音頻脈沖鈴音電話鈴聲 Telephone Ringtone
2 電話鈴聲按鍵音 Keypad tone
3 電話鈴聲撥通回音 Ringback tone
4 音頻脈沖撥號音電話鈴聲 BuzzBuzz
5 電話鈴聲經典脈沖音 Classic RingTone
6 脈沖Ring3聲電話鈴聲 Ring Ring Ring
7 復古的電話鈴聲 Older Ring1
8 好聽的電話鈴聲脈沖音 Beauty RingTone
9 老式電話鈴聲 Older Ring1
10 電波個性化接通回音 Elec Ringback music
11 叮鈴鈴電話鈴聲脈沖音 DingLingLing
12 電話鈴聲彩鈴音樂 Coloring Ring back tone
全部試聽請點擊下載：
電話鈴聲鈴音芯片IC AC80M12下載 右鍵可另存為
門鈴芯片產品參數：
觸發方式： Selected Key :L/U/R,(門鈴音樂選曲鍵,順序選取；Voice-Select function)
Play Key : E/U/I, (門鈴音樂播放鍵，Trigger OKY selected melody)
輸出信號：Test: Busy Low
工作電壓：VDD:DC1.8~5.5V
靜態電流：Isb≤ [email protected]
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih: [email protected]
IO輸出電流：Iol: [email protected]
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
出貨形式：
COB可出AC80E(6pin可以加閃燈或不加),AC90A和擠壓盒板AC80J等、裸片（已燒錄好），裸片3-5天交貨,COB綁好7-10天交貨。
門鈴音樂曲目：門鈴音樂IC 12首十二首
| 1 |
音頻脈沖鈴音電話鈴聲 |
Telephone Ringtone |
|
| 2 |
電話鈴聲按鍵音 |
Keypad tone |
|
| 3 |
電話鈴聲撥通回音 |
Ringback tone |
|
| 4 |
音頻脈沖撥號音電話鈴聲 |
BuzzBuzz |
|
| 5 |
電話鈴聲經典脈沖音 |
Classic RingTone |
|
| 6 |
脈沖Ring3聲電話鈴聲 |
Ring Ring Ring |
|
| 7 |
復古的電話鈴聲 |
Older Ring1 |
|
| 8 |
好聽的電話鈴聲脈沖音 |
Beauty RingTone |
|
| 9 |
老式電話鈴聲 |
Older Ring1 |
|
| 10 |
電波個性化接通回音 |
Elec Ringback music |
|
| 11 |
叮鈴鈴電話鈴聲脈沖音 |
DingLingLing |
|
| 12 |
電話鈴聲彩鈴音樂 |
Coloring Ring back tone |
|
芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盤接地或懸空

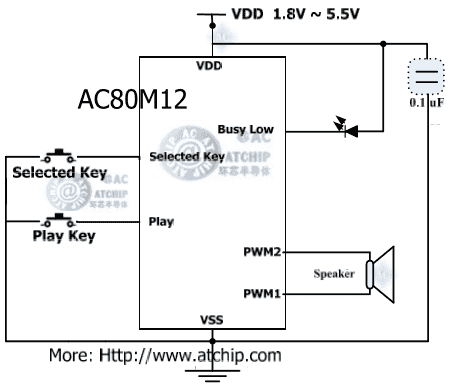

AC80M12電話鈴聲鈴音IC芯片接線圖PWM直推喇叭

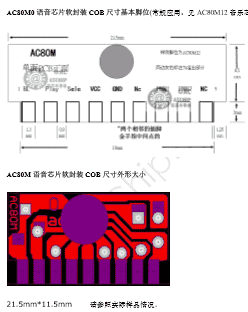

AC80M12 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC80M12-SIP AC80E
單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣? |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
Selected Key |
2 |
Play Key |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
AC80M12 封裝形式DIP8 / SOP8
AC80M12-DIP8/SOP8
|
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
貼片八腳SOP8封裝
PIN |
NAME |
1 |
VDD5 |
2 |
PWM2 |
3 |
PWM1 |
4 |
VDD |
5 |
VSS |
6 |
Test |
7 |
Selected Key |
8 |
Play Key |
|
DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
 |
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|

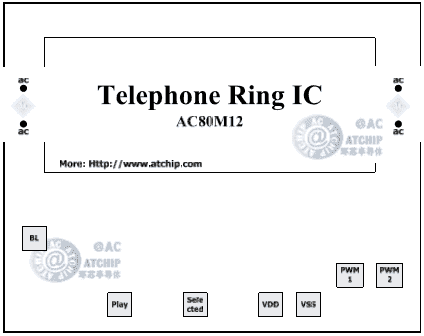

音樂芯片系列裸片綁定圖 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
更多音樂芯片IC產品如:圣誕音樂ic系列,情歌音樂ic系列,兒歌音樂ic系列,門鈴音樂IC系列,水晶圣誕音樂等等
請?jiān)L問:/musicic.asp
相關產品：
AC80M12-電話鈴音12首 AC8DC03-圣誕三首3首 AC8DB10-和弦音樂鬧鐘10首 AC80E12-兒歌12十二首
AC8FM28-門鈴二十八首 AC8DC18-圣誕28首十八首 AC8DC20-圣誕20首(水晶音樂系列二十首)
AC8DML1-叮咚一聲 AC80M02-語音叮咚二聲 MusicIC音樂芯片 AC8DM03-最常見的三聲門鈴三首
BabaCarrierIC童車芯片 AC8DME2-音樂叮咚二聲 AC3Y710-警報聲音效片 ChristmasIc圣誕芯片
AC8FM16-4和弦16首 AC8FM58-和弦58首門鈴 DoorbellIC門鈴芯片 AC8DD12-叮咚門鈴芯片
AC8DE03-兒歌3首三首 AC8DZE1-致愛麗絲 AC8FB08-水晶音樂盒8首 AC8DM32-門鈴三十二首
以上產品均可配常規COB出貨,擠壓盒PCB板,直插單面PCB等,如:
AC80E5常規6腳語音芯片COB AC80F直插常規5腳語音芯片COB AC80J擠壓盒COB板.
ICdip8封裝和線路板 ICsop8封裝和線路板 AC90A門鈴10腳COB板.
環芯公司銷售團隊竭誠為您服務，同時我們將以最好的產品質量和價格為您和您的企業帶來更好的產品和效益。歡迎來電咨詢!
本著平等互惠原則，期待與您攜手合作，共創輝煌。
深圳市環芯半導體有限公司 電話鈴聲鈴音IC 12首 / AC80M12 |
