AC8DD12是一顆高性能集成MCU的高品質的雙音門鈴音樂芯片合成IC，共有2首音樂，一首是叮咚一聲，另一首是叮咚兩聲，直接PWM驅動喇叭的叮咚門鈴芯片, 音樂合成方式為可編程式的方波和包絡線，音樂音質效果好，音量大音色逼真，共有3個I/O口,其中1個叮咚1聲DD1,另1個為叮咚2聲DD2,還有一個是3HZ閃燈輸出，讓您能充份感受到現場樂器的那種真實感。

AC8DD12門鈴IC 同時支持出OTP硬封裝SOP8貼片封裝形式,OTP叮咚門鈴芯片是一種能夠存放最長10秒鐘的語音或者近200秒的雙通道音樂的音樂芯片，應用線路極其簡單，1.8V低電壓仍能正常發聲，3V和4.5以下供電時無任何外部元器件，復位和內部供電方面穩定，同時解決了部份4.5V以上供電情況下，電壓過高時的電流聲音雜音,提供了寬電壓支持的5V高電壓專用電源IO口，語音效果輸出穩定.。

叮咚門鈴芯片曲目列表：
1 叮咚兩聲/ 叮咚2聲 DingDong DingDong 2 叮咚/ 叮咚1聲 DingDong

全部試聽請點擊下載：      叮咚門鈴芯片IC AC8DD12下載　右鍵可另存為　　

叮咚門鈴IC / 叮咚門鈴芯片的優勢： 　　　　　

和弦門鈴音樂IC / 門鈴音樂芯片2首常見應用場合： 　　　　　

可視門鈴，樓宇對講，無線門鈴，高端門鈴產品，門內外語音對講，智能貓眼可視門鈴，可視對講門鈴，可視對講系統,樓宇可視對講，樓宇對講，別墅可視對講系統，貓眼門鈴。
無線可視門鈴是一款電子設備，具備“集體化控制”獨特優勢的雙向智能網絡控制系統平臺，完全依照人們的需求以及現代家居生活需要而研發。無線可視門鈴簡介無線可視門鈴英文名稱是 wireless Video door phone或wireless Video door bell。

4, 相關圖樣：

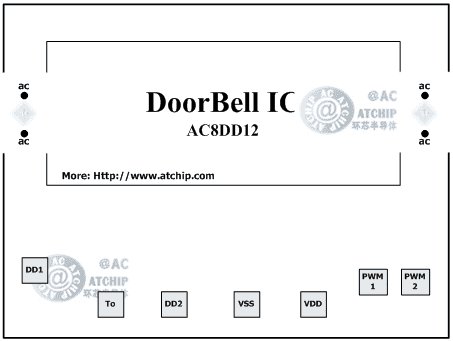

芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）

晶片底盤接地或懸空

Note注意事項:
*** The IC substrate must be connected to VSS or Floating. 芯片襯底為接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDD與VSS之間在4.5伏或者大電流供電時需加一顆104去噪音. 3V供電時建議保留0.1uf電容。
貼片8腳芯片只有播放，選曲，和3HZ busy輸出腳。

AC8DD12和弦音樂門鈴IC芯片接線圖PWM直推喇叭


AC8DD12 SIP COB Information 直插COB軟封裝資料

/// 最常見語音芯片COB封裝形式

SIP 5Pin COB Package Information 5腳直插COB軟封裝資料

/// 最常見語音芯片COB軟封裝形式

AC8DD12 封裝形式DIP8 / SOP8

AC8DD12- SOP8 叮咚門鈴芯片IC OTP 8腳硬封裝芯片資料

最常用最常見的硬封裝形式： 直插八腳DIP8封裝和 貼片八腳SOP8封裝 To為3Hz功能 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 PIN NAME 1 VDD5（新版此腳位空） 2 PWM2 3 PWM1 4 VDD 5 VSS 6 To 7 DD1 1sound Key 8 DD2 2Sound Key

OTP版本產品資料下載（此產品已升級）

叮咚門鈴芯片輸出狀態Ding Dong IC Output status (for To):

A. Stand by Status. (High/Low Status)：
(1). Busy_High active : 播放時輸出高電平。(Drive輸出)
(2). Busy_Low active : 播放時輸出低電平。(Sink輸出)
B. Busy Low Active, Stop Low Pulse. 停止播放時輸出低電平脈沖。
C. Busy High Active, Stop High Pulse. 停止播放時輸出高電平脈沖。
D. LED Flash at 6 Hz. 播放時 LED 6Hz Sink輸出閃爍。
E. LED Flash at 3 Hz. 播放時 LED 3Hz Sink輸出閃爍。
F. LED Flash at 12 Hz. 播放時 LED 12Hz Sink輸出閃爍。
G. QIO signal Arbitrary Output with voice. 隨音樂節奏閃爍。

Note注意事項:
是指以 6kHz 的播放速度時LED閃爍的頻率；不同的播放速度，LED閃爍的頻率也會不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED. (Iol=20mA @VDD=3V)
所有的輸出腳都可提供大電流來直推高亮度LED。(Iol=20mA @VDD=3V)

叮咚門鈴芯片系列裸片綁定圖樣例 (AC80F2 供參考)

對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.

若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
