OTP語音芯片OTPG產品系列 產品資料
OTPG系列語音芯片的優勢:
我司OTPG系列產品共有三顆:AC9010,AC9020,AC9080,都支持4.5V供電,穩定性強,在復位和內部供電方面有了更大的改善,同時推出新的燒錄工具和編程軟件,更大的滿足各種開發人員和經銷商的需求。
以AC9080OTP語音芯片為例,支持4.5V供電和DIP8封裝和SOP8封裝,以及DIP16三種封裝形式, 腳位和AC8040-40秒DIP8腳OTP語語音芯片PWM下完全相同,步僅DAC輸出時PWM1為DAC腳,更簡單的滿足老客戶的產品升級使用。
AC9010和AC9020,跟AC8020,AC8010(已經停產)在PWM下也是完全相同,只是DAC腳正好相關,通過VDD上加一顆4-8歐的電阻,及可進行4.5V供電應用,封裝形式也有SOP8和DIP8以及COB，裸片交貨。重新添加新的10秒OTP語音芯片產品線是為了滿足價格敏感的短秒數語音產品應用。
OTP語音芯片OTPG定義和介紹:
OTP（One Time Programable的簡稱）是MCU的一種存儲器類型，意思是一次性可編程：環 芯 公司將程序燒入IC后，將不可再次更改和；因此OTP語音芯片就是指一次性燒錄的語音IC。
MCU按其存儲器類型可分為MASK(掩模)ROM、OTP(一次性可編程)ROM、FLASH ROM等類型。MASK ROM的MCU價格便宜，但程序在出廠時已經固化，適合程序固定不變的應用場合；FALSH ROM的MCU程序可以反復擦寫，靈活性很強，但價格較高，適合對價格不敏感的應用場合或做開發用途；OTP ROM的MCU價格介于前兩者之間，同時又擁有一次性可編程能力，適合既要求一定靈活性，又要求低成本的應用場合，尤其是功能不斷翻新、需要迅速量產的電子產品。
環芯OTP語音IC的優勢：不需光罩費，交貨期短，內置電阻、外圍沒有元器件，電路只需要一個104電容．
產品優勢：
1, otpg產品系列內置電阻、外圍沒有元器件，外圍電路只需要一個104電容．
整個方案的費用給您節省30%－50% . AT@CHIP
2, 工作電壓2.4V—3.6V；輸出方式：PWM＆DAC .(應用于5V方案時，需要加LDO降壓芯片)
3, 當今市場唯一一款8Pin的DIP,SOP封裝OTP語音芯片.
4, 唯一一款可以燒錄裸片出貨的OTP語音芯片產品,不需光罩費,音質和單價市場最優.
出貨形式：環 -- 芯
dip、 SOP、COB（可為積壓盒專用）、裸片（已燒錄好）。 其中裸片一塊Wafer可以同時燒錄4款不同的產品，直接綁定生產，大大地節約生產時間, dip、 SOP、COB 1天交貨，裸片5-7天交貨。

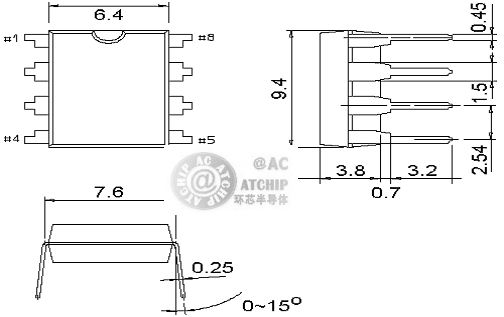

DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
 |
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
附上AC9020-OTPG系列的產品資料:
AC9020_OTPG20S 3V供電按鍵模式(Stand-alone Mode) 觸發應用資料:
AC9020 /3 V供電接線圖PWM直推喇叭-按鍵模式
AC9020 / 3V Stand-alone Mode PWM
|
AC9020 /3 V供電接線圖DAC三極管/供放/推喇叭
AC9020 / 3V Stand-alone Mode DAC
|
AC9020 OTPG封裝形式DIP8 / SOP8
AC9020_OTPG20s - DIP/SOP
|
腳位功能:
PIN |
NAME |
1 |
TG2 |
2 |
TG1 |
3 |
TG11 |
4 |
TG12 |
5 |
VSS |
6 |
PWM2/DAC |
7 |
VDD |
8 |
PWM1 |
|
PIN Descriptions OTPG腳位功能
PIN NAME |
I/O |
Function |
TG1 |
INPUT |
Key Stand-alone Trigger Mode : TG1 is used to trigger the maximum 32 Voice Group one by one sequentially. |
|
|
Serial Trigger Mode : TG1 is used to trigger the maximum 64 Voice Group. |
|
|
CPU Command Mode : TG1 is used as Data Input Pin (CS). |
|
|
|
TG2 |
INPUT |
Key Stand-alone Trigger Mode : TG2 is used to trigger the maximum 21 Voice Group one by one sequentially. |
|
|
Serial Trigger Mode : TG2 is used to trigger the maximum 64 Voice Group |
|
|
CPU Command Mode : TG2 is used as Clock Pin (CLK). |
|
|
|
TG11 |
INPUT |
Key Stand-alone Trigger Mode : TG11 is used trigger Only One Group. |
|
|
CPU Command Mode : TG11 is used as Data Input Pin (DIO1). |
|
OUTPUT |
As Output PIN , Output the BUSY or Flash Signal . |
|
|
|
TG12 |
INPUT |
Key Stand-alone Trigger Mode : TG12 is used trigger Only One Group. |
|
|
CPU Command Mode . TG12 is used as Selected Pin (DIO2). |
|
OUTPUT |
As Output PIN , Output the BUSY or Flash Signal. |
|
|
|
PWM1 |
OUTPUT |
As a PWM PIN , can Directly drive the Speaker . |
|
|
|
PWM2 |
OUTPUT |
As a PWM PIN , can Directly drive the Speaker . |
|
|
As a DAC PIN , 8 bit D/A Current Output. |
|
|
|
VDD |
INPUT |
Power Supply PIN , @ 2.4~3.6 V Working Voltage. |
|
|
|
VSS |
INPUT |
Connected to Ground. |
