雙音圣誕3首AC8DC03 (音樂IC應用電路接線圖)
圣誕3首雙音音樂IC/AC8DC03原理圖下載
雙音音樂IC圣誕三首應用電路資料:
AC8DC03是一顆PWM聲音輸出的雙音音樂圣誕芯片,共有3首(三首)圣誕系列音樂, 音質效果好，共有2個I/O口,其中1個按鍵,1個隨節奏輸出閃燈,無任何外圍(不需104電容)，產品方案成本極低.
圣誕音樂芯片產品參數：
觸發方式：OKY:L/U/R,(圣誕音樂選曲鍵,順序選取；Voice-Select function)
輸出信號：IO1: Flash with melody (Sink)
工作電壓：VDD:DC1.8~5.5V
靜態電流：Isb≤ [email protected]
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih: [email protected]
IO輸出電流：Iol: [email protected]
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
出貨形式：
COB可出AC80E(6pin可以加閃燈或不加),AC90A和擠壓盒板AC80J等、裸片（已燒錄好），裸片3-5天交貨,COB綁好7-10天交貨。
全部試聽請點擊下載：
圣誕三首雙音音樂IC AC8DC03下載 右鍵可另存為
音樂曲目：圣誕音樂3首
Jingle Bells 鈴兒響叮當 |
We Wish You a Merry Christmas祝你圣誕快樂 |
Santa Claus is Coming to Town 圣誕老人進城 |

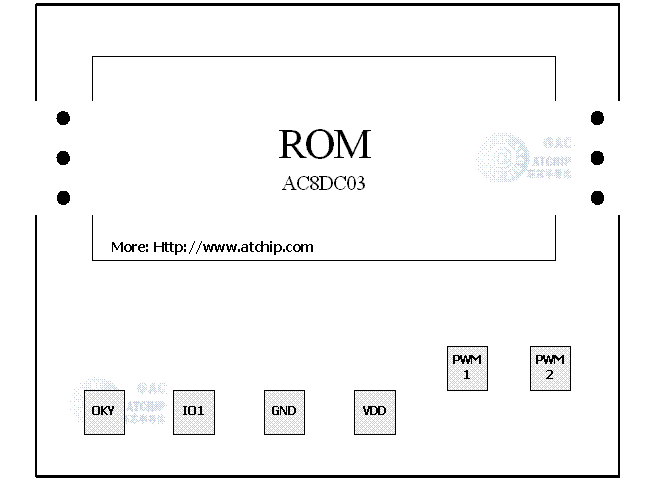

芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盤接地或懸空

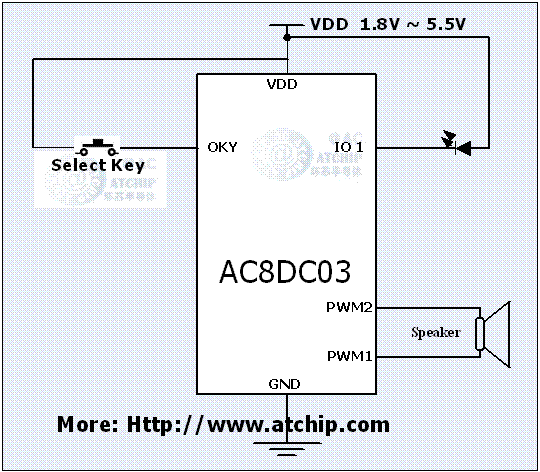

AC8DC03雙音音樂IC芯片接線圖PWM直推喇叭
音樂芯片系列裸片綁定圖 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
更多音樂芯片IC產品如:圣誕音樂ic系列,情歌音樂ic系列,兒歌音樂ic系列,門鈴音樂IC系列,水晶圣誕音樂等等
請訪問:/musicic.asp
