雙音門鈴芯片/雙音18首門鈴IC有選曲功能 / 應用電路接線圖
門鈴IC雙音音樂IC/AC8DM18掩膜版原理圖下載 右鍵點擊可以另存為
最新升級版的AC8DM18貼片八腳掩膜18首 特價0.36 請進
雙音門鈴芯片18首音樂芯片資料 :（ 此產品已更新 ， 請從上面進入最新版產品資料 ）
曲目列表：1 叮咚叮咚 / 叮咚兩聲 DingDong DingDong
2 致愛麗斯 For Elise
3 西敏寺鐘聲 Westminster Abbey
4 你好，請開門 Hello,please open the door(Chinese)
5 叮咚叮咚，你好請開門 DingDong DingDong, Hello,please open the door(Chinese)
6 小星星 Twinkle Twinkle little star
7 雨中旋律 The rhythm of falling rain
8 圣誕快樂 We wish merry Christmas
9 鈴兒響叮咚 Jingle bell
10 生日快樂 Happy birthday to you
11 倫敦橋 London bridge is falling down
12 蘇三娜 Oh,Susanna
13 走呀走 / 蝸牛與黃鸝鳥 The snail and the Oriole
14 我們的祖國是花園 Our country is a beautiful garden
15 叮咚1聲 DingDong
16 大長今 Twilight flying rain flying wind
17 泉水叮咚響 Spring Ding Dong ring
18 王老先生有塊地 Old MacDonald had a farm 。下方列表可以試音單首聲音內容。
全部試聽請點擊下載：
雙音18首門鈴IC AC8DM18下載 右鍵可另存為
門鈴芯片產品參數：
觸發方式：
Selected Key :L/U/R,(門鈴音樂選曲鍵,順序選取；Voice-Select function)
Play Key : E/U/I, (門鈴音樂播放鍵，Trigger OKY selected melody)
輸出信號：Test: Busy Low
工作電壓：VDD:DC1.8~5.5V
靜態電流：Isb≤
[email protected]
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih:
[email protected]
IO輸出電流：Iol:
[email protected]
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
出貨形式：
COB可出AC80E(6pin可以加閃燈或不加),AC90A和擠壓盒板AC80J等、裸片（已燒錄好），裸片3-5天交貨,COB綁好7-10天交貨。
門鈴音樂曲目：門鈴音樂IC 18首十八首
1
叮咚叮咚 / 叮咚兩聲
DingDong DingDong
2
致愛麗斯
For Elise
3
西敏寺鐘聲
Westminster Abbey
4
你好，請開門
Hello,please open the door(Chinese)
5
叮咚叮咚，你好請開門
DingDong DingDong, Hello,please open the door(Chinese)
6
小星星
Twinkle Twinkle little star
7
雨中旋律
The rhythm of falling rain
8
圣誕快樂
We wish merry Christmas
9
鈴兒響叮咚
Jingle bell
10
生日快樂
Happy birthday to you
11
倫敦橋
London bridge is falling down
12
蘇三娜
Oh,Susanna
13
走呀走 / 蝸牛與黃鸝鳥
The snail and the Oriole
14
我們的祖國是花園
Our country is a beautiful garden
15
叮咚1聲
DingDong
16
大長今
Twilight flying rain flying wind
17
泉水叮咚響
Spring Ding Dong ring
18
王老先生有塊地
Old MacDonald had a farm

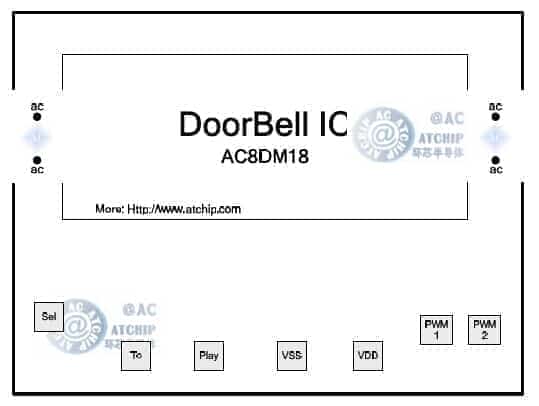

芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）

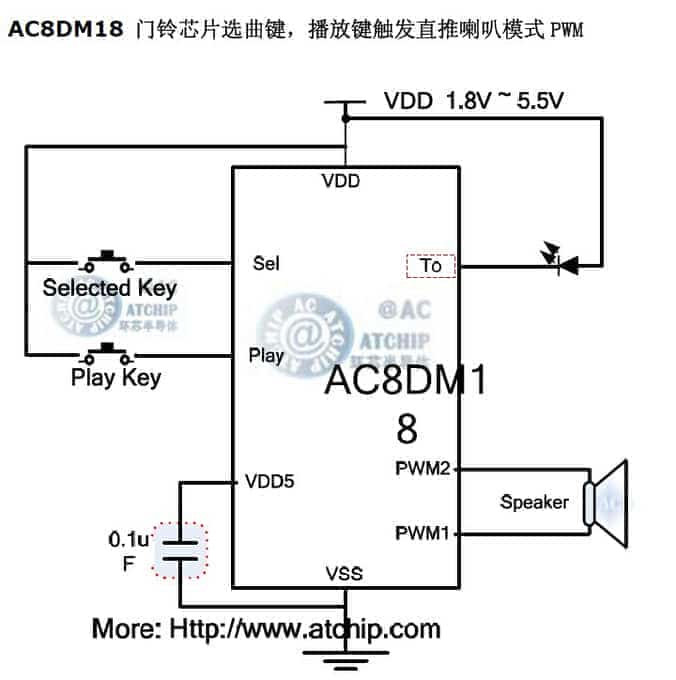

AC8DM18雙音門鈴IC芯片接線圖PWM直推喇叭
AC8DM18 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC8DM18 -SIP AC80E 單列直插 COB 腳位 資料
直插1-6腳順序?yàn)閺淖笾劣?
直插語音COB腳位資料AC80E
實物圖片,僅供參考.
直插6腳COB腳位資料:
PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS

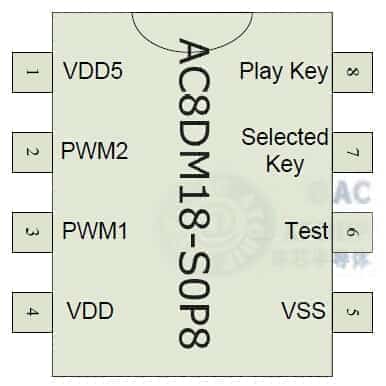

AC8DM18 封裝形式DIP8 / SOP8
AC8DM18-DIP8/SOP8
絲印內容：AC8DM18，AC8D,M18，D12。
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
PIN
NAME
1
VDD5
2
PWM2
3
PWM1
4
VDD
5
VSS
6
Test
7
Selected Key
8
Play Key
DIP8 雙列直插封裝尺寸大小 (PDIP SIZE):
SOP8 貼片芯片封裝盡寸大小 (SOP SIZE):
音樂芯片系列裸片綁定圖 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
