AC9160-OTPM系列是環芯語音芯片公司2020年推出的新產品,由語音主控和SPI Flash內存芯片合封的單顆貼片八腳MTP芯片，搭載9bits PWM/DAC語音引擎，支持重新燒錄，提供穩定性能的語音輸出.同時在功能方面有了更大的改進.
AC9160 160秒OTPM系列語音芯片是一顆支持PWM和DAC輸出的160秒的MTP語音芯片,音質效果好，共有4個I/O口,其中2個Input,2個簡單I/O,簡單I/O只能觸發單段語音或用于馬達和閃燈，外圍僅需一顆104電容，產品方案成本極低.
OTPM系列可重復燒錄MTP語音芯片的優勢：
1, mtp-AC9160 內置電阻、外圍沒有元器件，外圍電路只需要要104電容．AT@CHIP
整個方案的費用給您節省30%－50% .
2, 工作電壓默認為2.4V—5V,使用5V供電時在VDD上連一個8歐電阻即可,紐扣電池供電時只需連個4歐電阻；輸出方式：PWM＆DAC .
3, 主要出貨形式：SOP8貼片八腳.
4, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭. 半 環 導 芯 體
OTPM系列語音芯片的型號列表：
Body |
Duration |
IO counts |
| AC9080M(SOP8) |
80” @6K/4bits |
4 I/O |
| AC9160(SOP8) |
160” @6K/4bits |
4 I/O |
| AC9320(SOP8) |
320” @6K/4bits |
4 I/O |
| AC9680(SOP8) |
680” @6K/4bits |
4 I/O |
AC9160 Application Circuit 簡單應用電路接線方法:

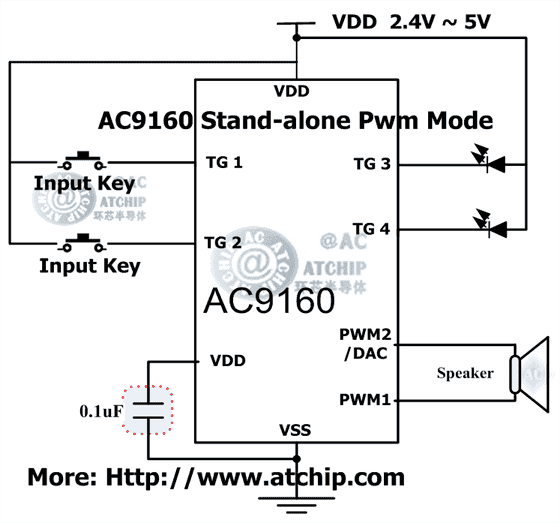

AC9160 Stand-alone Mode / 按鍵觸發直推喇叭模式PWM
|

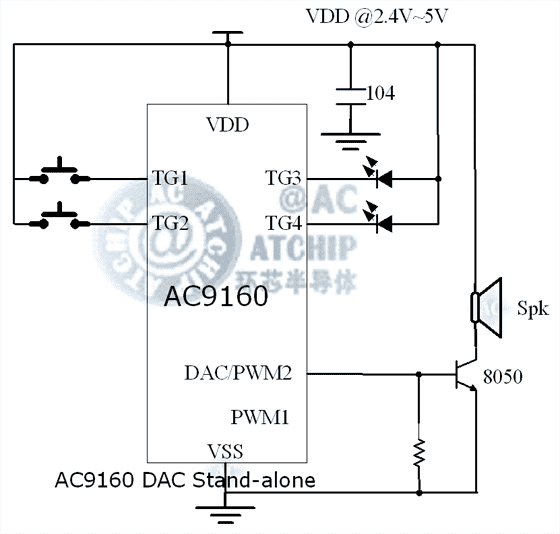

AC9160 Stand-alone Mode / 按鍵觸發功放模式DAC
|
AC9160 Serial Mode / 串行通訊觸發模式 三極管功放推喇叭 |

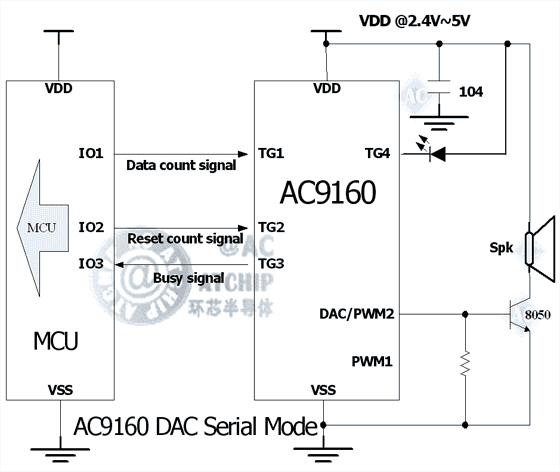

MCU單片機DAC應用電路方案
|
AC9160-MTP語音芯片 封裝形式貼片八腳 / SOP8
AC9160- SOP8
長秒數MTP語音芯片
OTPM 8腳硬封裝芯片資料
 |
最常用最常見的硬封裝形式：
貼片八腳SOP8封裝
PIN |
NAME |
1 |
TG2 |
2 |
TG1 |
3 |
TG3 |
4 |
TG4 |
5 |
Vss |
6 |
Pwm1 |
7 |
Vdd |
8 |
Pwm2/Dac |
|
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
OTPM 系列MTP語音芯片 Serial Mode Timing 串行通信模式 時序 / PWM直推喇叭模式
PWM的脈沖時長都為100us
更多資料請參照: /otp/trigger-serialmode-userguide.asp
Description :
AC9160 is a 160 Sec. PWM or DAC voice output with high quality speech ,2 input pin and 2 I/O pin simple speech.160 Sec. Voice Length at 6 KHz sampling and 4 bit hardware compression. Built-in oscillator for system clock without an external resistor. Maximum 64 voice groups. One Group contain several steps(voice section ); Maximum 700 steps for all the Groups. User selectable 8bit / 5bit / 4 bit data compression. Support three mode trigger function (Stand Alone, Serial Trigger Mode, 1line Command Mode ). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .
Functions :
MAX voice file : 700
MAX Trigger Groups : 63
Power On Trigger Group :1
MAX Step : 700
Signal step mute length : 0.64 s ( 6k sample rate )
Operating Voltage range: 2.4V ~ 3.6V
Total Voice Duration : 160" (960K Samples)
I/O pin : 4
Voice output : PWM or DAC
Sequential Key : TG1 -> 32 Groups.
TG2 -> 29 Groups.
TG3,TG4-> 1 Group
Debounce time : 50 us or 10 ms
On/Off function : only for all TG1 and TG2
Sequential Key for Volume control function.
Step can change Trigger I/O Type, Trigger Mode & Output Status.
Hardware Trigger Group Repeat function.
Trigger mode (for all Input pins) :
- Key Stand-alone Trigger Mode :
A. Edge/Level
B. Hold/Unhold
C. Retrigger/Irretrigger
- Serial Trigger Mode :
Combinations of TG1 and TG2 to trigger maximum 63 Voice Group.
Play rate level :
AC9160 can provide different play rate in one code as follow
Play rate(K) |
Play rate(K) |
3.69 |
6 |
4 |
6.85 |
4.17 |
8 |
4.36 |
9.6 |
4.8 |
12 |
5.05 |
16 |
5.64 |
24 |
相關產品：AC8040-OTP40秒 AC8080-OTP80秒 AC8010-OTP10秒(已被8020替代)
2010最新OTPG系列: AC9020-OTP20秒 AC9080-OTP80秒 AC9040-OTP40秒
2021年OTPM系統長秒數可重復燒錄SPI芯片：AC9160-MTP160秒 AC9320-MTP320秒SPI
AC9680-OTPM680秒SPI Flash AC9080M-MTP80秒
新產品系列OTP語音芯片全面支持4.5V和3V,為您提供最加穩定的語音輸出.
OTPM語音芯片常見應用場合：
MTP具有重復燒錄的功能，防止一次燒錄出錯帶來的芯片報廢損失，可用于各種語音提示的場合。例如：血壓計，考勤機，電動車，智能鎖，血糖儀，理療器械，語音警報，足浴盆，門鈴提示器，報警器，汽車電子，家電， 念佛機，工藝禮品等等。
AC9160 6Pine SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC8JM20-SIP AC80E 單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣? |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
Selected Key |
2 |
Play Key |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
PCB大小規格(AC80E-SOP8通用板)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
芯片輸出狀態IC Output status (for To):
A. Stand by Status. (High/Low Status)：
(1). Busy_High active : 播放時輸出高電平。(Drive輸出)
(2). Busy_Low active : 播放時輸出低電平。(Sink輸出)
B. Busy Low Active, Stop Low Pulse. 停止播放時輸出低電平脈沖。
C. Busy High Active, Stop High Pulse. 停止播放時輸出高電平脈沖。
D. LED Flash at 6 Hz. 播放時 LED 6Hz Sink輸出閃爍。
E. LED Flash at 3 Hz. 播放時 LED 3Hz Sink輸出閃爍。
F. LED Flash at 12 Hz. 播放時 LED 12Hz Sink輸出閃爍。
G. QIO signal Arbitrary Output with voice. 隨音樂節奏閃爍。
Note注意事項:
是指以 6kHz 的播放速度時LED閃爍的頻率；不同的播放速度，LED閃爍的頻率也會不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED. (Iol=20mA @VDD=3V)
所有的輸出腳都可提供大電流來直推高亮度LED。(Iol=20mA @VDD=3V)
