多組合六鍵電子音樂琴芯片帶燈原理接線圖
多組合六鍵電子音樂琴芯片帶燈原理接線圖 右鍵點擊可以另存為。
多組合六鍵電子音樂琴芯片資料簡介:
多種組合六鍵電子音樂琴芯片帶燈是在AC8EE12八和弦兒歌音樂芯片基礎上，拓展芯片的更多IO口，通過內部矩陣，開發出來的十三鍵音樂玩具，多鍵玩具產品方案，通過對13鍵的取舍，形成多種6按鍵產品音樂組合，應用在多鍵玩具產品上，直接PWM驅動喇叭，共有12首8和弦兒歌音樂，和弦音質好，音量大音色逼真。
AC8EE12兒歌音樂電子音樂琴多鍵方案芯片常規裸片出貨，支持客戶PCBA線路板定制，外圍僅需一顆104電容。
AC8EE12八和弦兒歌掩膜芯片最多可以矩陣做到13個按鍵+1個LED燈，下面分別列出部分應用方案簡單概述：
1）SOP8封裝，3個按鍵+1個LED燈，Ka0，Select Key選曲鍵12首音樂順序播放，IO1,BL 3Hz閃燈，Kb0，Jingle bell，鈴兒響叮當播放，Kb1，TwoTigers，兩只老虎播放。
2）AC80E6腳COB封裝，1個按鍵+1個LED燈，Ka0，Select Key選曲鍵12首音樂順序播放，IO1,BL 3Hz閃燈，其他腳位可以批量時定制，能單獨播放其中的任何曲目。
3）AC8EE12兒歌音樂電子音樂琴多鍵方案共有8個I/O口，其中1個普通按鍵選曲播放鍵，1個3HZ閃燈，其余6個IO與正極VDD矩陣組成12個功能鍵，獨立播放12首音樂，與選曲播放鍵順序相對應，標準COB封裝為AC90A十腳線路板COB，滿足12個矩陣功能鍵IO需求。
4）各種矩陣電子玩具方案，如SOP8貼片封裝，AC80E6腳COB封裝，13鍵電子琴， 12鍵兒歌音樂產品，10鍵和弦兒童玩具，9鍵電子玩具琴，8鍵音樂玩具，6鍵和弦音樂琴等，詳見其他方案產品資料。
多組合六鍵電子音樂琴芯片IC產品參數：:
工作電壓： VDD: DC 2 ~ 5V，建議3V和4.5V，語音芯片的最優電壓選擇。
靜態電流： Isb ≤1uA @4.5V
工作電流： (無負載) Iop: 1mA @3V
內置震蕩電電阻：INT_OSC: +/- 1.5% 誤差
八和弦兒歌六鍵電子音樂琴音樂芯片出貨形式:
掩膜裸片芯片，無需掩膜費，庫存不足時交期為30天。
標準COB封裝AC90A十腳線路板COB，滿足12個矩陣功能鍵IO需求。
批量情況下，可以定制COB出貨（裸片芯片和線路板有庫存情況下，COB綁定7-10天交貨）。
全部試聽請點擊下載：
和弦音樂兒歌12首AC8EE12音源下載 右鍵可另存為
音樂芯片曲目：多組合六鍵電子音樂琴12首
世界經典名曲，不受版權限制。
AC8EE12以音樂原曲為基礎，運用現代音樂技術，對效果和旋律進行了新的音效升級。
| 1生日快樂 Happy birthday to you |
2小星星 Twinkle Twinkle little star |
3鈴兒響叮咚 Jingle bell |
4倫敦橋 London bridge is falling down |
5瑪麗有只小綿羊 MARY HAD A LITTLE LAMB |
6雅克兄弟（兩只老虎） Are you sleeping英國 |
7甜蜜的家庭 Sweet Home |
8劃船歌 Row, Row, Row Your Boat |
9小嬰孩 Little baby |
10小鴨子 Duckling |
11小蜜蜂 Littie Bee |
12火車快開 The train is leaving quickly. |

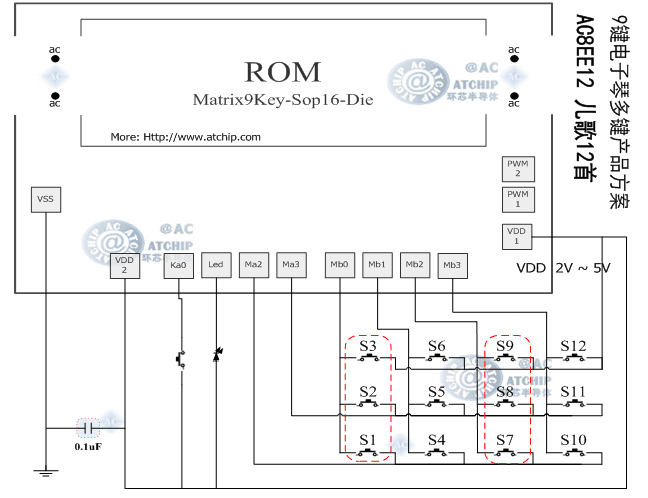

音樂芯片裸片大小規格和多組合六鍵電子音樂琴接線原理圖:
焊盤尺寸:70umx70um裸片尺寸:X=1200um,Y=956um（晶元）
晶片底盤接地或懸空，裸片資料僅供參考！
S3 |
倫敦橋 |
S6 |
瑪麗 |
S9 |
雅克兄弟 |
S12 |
甜蜜的家庭 |
S2 |
生日快樂 |
S5 |
小星星 |
S8 |
鈴兒響叮咚 |
S11 |
劃船歌 |
S1 |
小鴨子 |
S4 |
小蜜蜂 |
S7 |
火車快開 |
S10 |
小嬰孩 |
Ka0循環按鍵12首循環播放，La1為3Hz閃燈。
常用于6鍵電子音樂琴，兒童音樂琴產品。
和弦兒歌音樂IC / 多鍵音樂琴芯片12首常見應用場合：
1, 水晶音樂琴，電子音樂琴，電子八音琴，兒童電子琴，水晶鋼琴音樂盒，Musical Movement。
2, 音樂水晶球，八音琴音樂鈴，多鍵兒歌音樂產品等等
3, 相關圖樣：
AC8EE12 – 和弦兒歌12首芯片線路板
矩陣六鍵電子音樂琴和弦音樂芯片帶燈 10Pin COB AC90A
單列直插COB腳位資料
請參照實際樣品情況.
直插1-10腳順序?yàn)閺淖笾劣? 11按鍵Ka0，12LED。
實物圖片PCB,僅供參考.
若有改動,恕不另行通知. |
直插語音COB腳位資料AC90A
實物圖片PCBA,僅供參考.
直插10腳COB腳位資料:
11按鍵Ma0，12LED。
PIN |
NAME |
1 |
Ma2 |
2 |
Ma3 |
3 |
Mb0 |
4 |
Mb1 |
5 |
Mb2 |
6 |
Mb3 |
7 |
PWM1 |
8 |
PWM2 |
9 |
VDD |
10 |
VSS |
|
PCB大小規格尺寸(AC90A語音芯片軟封裝COB尺寸基本腳位)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
請參照實際樣品情況. 直插1-10腳順序?yàn)閺淖笾劣?
AC8EE12- SOP16
和弦兒童玩具芯片12首音樂IC
Sop16(mil150)腳硬封裝芯片資料
SOP16貼片十六腳需要大批量定制方可生產。 |
更多功能腳位的硬封裝形式：
：
貼片16腳SOP16封裝
3腳選曲鍵具有MCU單片機一線通訊功能
PIN |
NAME |
1 |
IO1-Led |
2 |
VSS |
3 |
Ka0-select key |
4 |
NC |
5 |
VDD1 |
6 |
NC |
7 |
NC |
8 |
Ma3 |
9 |
Mb0 |
10 |
Mb1 |
11 |
Mb3 |
12 |
VDD2 |
13 |
PWM1 |
14 |
PWM2 |
15 |
Mb2 |
16 |
Ma2 |
VDD1和VDD2都需要連正極Vdd。
NC腳位懸空
8腳3HZ閃燈和9腳的Previous上一曲功能14腳芯片沒有，建議優先選用11，15,16腳功能。 |
AC8EE12-SIP AC80E 八和弦兒歌12首音樂芯片
單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣? |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
Ka0 Select key |
2 |
IO1 BL_3Hz |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
