八和弦兒歌12首音樂芯片資料 AC8EE12 / 原理接線圖
兒歌12首和弦音樂芯片/AC8EE12原理圖下載 右鍵點擊可以另存為。
雙音兒歌IC十二首描述資料簡介: 和弦音樂兒歌芯片 ，直接PWM驅動喇叭的8和弦音樂兒歌芯片，共有12首兒歌和弦音樂， 8和弦音質音量大音色逼真，硬封裝SOP8貼片共有4個I/O口，其中3個按鍵，1個3HZ閃燈，支持MCU一線通訊來進行控制，保留了音量調節功能，為高端方案開發節約了主控芯片的IO資源，外圍僅需一顆104電容。13鍵電子琴 ，8鍵音樂玩具 等，詳見其他方案產品資料。和弦兒歌芯片IC產品參數：: 工作電壓： VDD: DC 2 ~ 5V，建議3V和4.5V，語音芯片的最優電壓選擇。工作電流： (無負載) Iop: 1mA @3V 和弦兒歌芯片出貨方式 :
掩膜芯片貼片八腳SOP8 / 150mil出貨，無需掩膜費，3-7天交貨。
批量情況下，可以定制COB出貨（AC80E 6Pin線路板， 掩膜芯片Die庫存充足情況下，COB綁好7-10天交貨）。
音樂 IC / 多鍵音樂琴芯片12首常見應用場合：

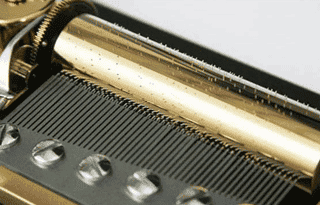

1, 水晶音樂琴，電子音樂琴，電子八音琴，八音盒音樂鈴，水晶鋼琴音樂盒，Musical Movement。
全部試聽請點擊下載：
和弦音樂兒歌12首AC8EE12音源下載 右鍵可另存為
音樂曲目：兒歌音樂12首
世界經典名曲，不受版權限制。
1生日快樂 Happy birthday to you
2小星星 Twinkle Twinkle little star
3鈴兒響叮咚 Jingle bell
4倫敦橋 London bridge is falling down
5瑪麗有只小綿羊 MARY HAD A LITTLE LAMB
雅克兄弟（兩只老虎） Are you sleeping英國
7甜蜜的家庭 Sweet Home
8劃船歌 Row, Row, Row Your Boat
9小嬰孩 Little baby
10小鴨子 Duckling
11小蜜蜂 Littie Bee
12火車快開 The train is leaving quickly.

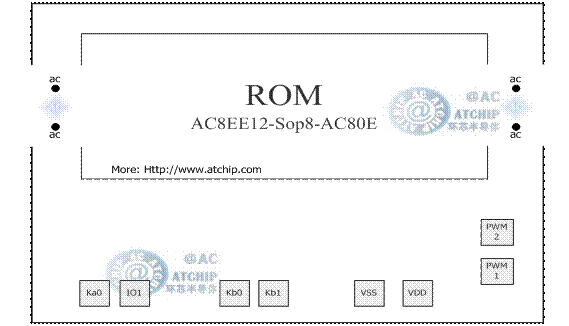

芯片裸片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=1200um,Y=856um（晶元）

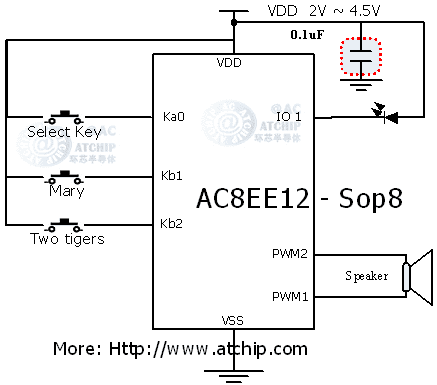

AC8EE12和弦兒歌音樂芯片接線圖PWM直推喇叭
觸發方式： Ka0:L/U/R，(12首音樂順序播放鍵，順序選取一直按住一直循環響；12 song Music Play Key function)Kb1:L/U/R，(雅克兄弟（兩只老虎） Are you sleeping英國) 輸出信號：LED燈腳：IO1: 3HZ節奏(一秒閃爍三下，Sink與正極接燈) 直推喇叭： 支持喇叭和蜂鳴片：喇叭是8歐0.5W 叭都行。 范圍 : 0.25W-1W的喇叭

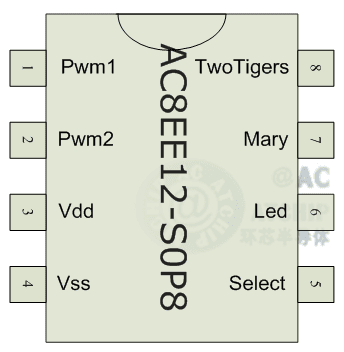

AC8EE12 2和弦兒歌音樂芯片封裝形式DIP8 / SOP8
AC8EE12- SOP8
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
5腳選曲鍵具有MCU單片機一線通訊功能
MCU模式下第6腳3Hz閃燈功能可以用來做反饋
PIN
NAME
1
PWM1
2
PWM2
3
VDD5
4
Vss
5
Ka0 Select Key
6
IO1 Led BL 3Hz
7
Kb0 Mary
8
Kb1 AY Sleeping
腳 位 符 號 描 述
1 Pwm1 聲音輸出，PWM1喇叭
2 Pwm2 聲音輸出，PWM2喇叭
3 Vdd 電源正極
4 Vss 電源負極，接地
5 Ka0 Select Key 選曲鍵
6 IO1 BL 3Hz 3Hz閃燈 Busy Low
7 Kb0 Mary 瑪麗有只小綿羊 播放
8 Kb1 Are you sleeping英國,雅克兄弟（兩只老虎） 播放
SOP8 貼片芯片封裝盡寸大小 (SOP SIZE):

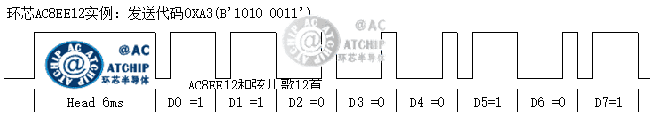

一線通信協議部分：（每個按鍵都有MCU一線通訊功能）
數據命令功能定義說明 : 0X00 ～ 0xN : 音樂 1~(N+1) 十六進制
0XF0:音量1 0XF1:音量2 ... 0XF7:音量8 0XFE:音量; Vol step by step
0XF8 : 有音樂 + 有閃燈 0XF9 : 有音樂 + 無閃燈 0XFA : 無音樂 + 有閃燈 0XFB : 播放 0XFC : 0XFC:下選; next 0XFD:上選; previous 0XFE : 音量
0XFF:停止；STOP
/// 最常見語音芯片COB封裝形式
AC8EE12 – 和弦兒歌12首 芯片線路板

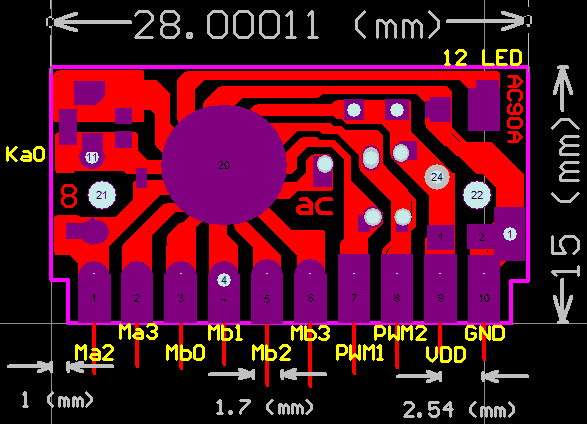

矩陣十三鍵電子琴 和弦音樂芯片帶燈 10Pin COB AC90A 單列直插 COB 腳位 資料
請參照實際樣品情況.
實物圖片PCB,僅供參考.
直插語音COB腳位資料AC90A
實物圖片PCBA,僅供參考.
直插10腳COB腳位資料:
11按鍵Ma0，12LED。
PIN
NAME
1
Ma2
2
Ma3
3
Mb0
4
Mb1
5
Mb2
6
Mb3
7
PWM1
8
PWM2
9
VDD
10
VSS
AC8EE12 -SIP AC80E 八和弦兒歌12首音樂芯片 單列直插 COB 腳位 資料
直插1-6腳順序?yàn)閺淖笾劣?
直插語音COB腳位資料AC80E
實物圖片,僅供參考.
直插6腳COB腳位資料:
PIN
NAME
1
PWM1
2
PWM2
3
Ka0 Select key
4
IO1 BL_3Hz
5
VDD
6
VSS
