和弦音樂矩陣八鍵-多鍵音樂玩具方案 / 原理接線圖
多鍵和弦音樂矩陣八鍵玩具芯片原理接線圖 右鍵點擊可以另存為。
多鍵和弦音樂矩陣八鍵玩具芯片方案資料:
多鍵和弦音樂矩陣八鍵玩具芯片是在AC8EE12八和弦兒歌音樂芯片基礎上，拓展芯片的更多IO口，通過內部矩陣，開發出來的十三鍵音樂玩具，多鍵玩具產品方案，通過對13鍵的取舍，形成多種8個按鍵音樂組合，應用在多鍵玩具產品上，直接PWM驅動喇叭，共有12首8和弦兒歌音樂，和弦音質好，音量大音色逼真。
AC8EE12兒歌音樂電子音樂琴多鍵方案芯片常規裸片出貨（或者SOP16出貨），支持客戶PCBA線路板定制，外圍僅需一顆104電容。
多鍵和弦音樂矩陣八鍵玩具方案最多可以做到13個按鍵+1個LED燈。
各種矩陣電子玩具方案，如SOP8貼片封裝，AC80E6腳COB封裝，13鍵電子琴， 12鍵兒歌音樂產品，10鍵音樂多按鍵產品，9鍵玩具琴，8鍵音樂玩具，6鍵和弦音樂琴等，詳見其他方案產品資料。
和弦兒歌音樂IC / 多鍵音樂琴芯片12首常見應用場合：
1, 水晶音樂琴，電子音樂琴，電子八音琴，八音盒音樂鈴，水晶鋼琴音樂盒，Musical Movement。
2, 音樂水晶球，和弦玩具音樂組合產品，圣誕水晶球。多鍵電子琴，音樂城堡等等
3, 相關圖樣：
全部試聽請點擊下載：
兒歌12首AC8EE12下載 右鍵可另存為
多鍵和弦音樂矩陣八鍵玩具電氣特性和參數:
Symbol |
Parameter |
Min. |
Typ. |
Max. |
Unit |
Condition |
VDD |
Operating voltage |
2.0 |
3.0 |
5.5 |
V |
|
Isb |
Standby current, VDD=3V/4.5V |
|
1 |
5 |
uA |
No loading |
Iop |
Operating current |
VDD=3V |
|
850 |
|
VDD=4.5V |
|
1100 |
Iih |
Input current
(1M ohms pull-low) |
|
|
3 |
uA |
VDD=3V |
|
|
8 |
VDD=4.5V |
Iih |
Input current (300k ohms pull-low) |
|
|
10 |
uA |
VDD=3V |
|
|
25 |
VDD=4.5V |
Iih |
Input current (100k ohms pull-low) |
|
|
30 |
uA |
VDD=3V |
|
|
80 |
VDD=4.5V |
Ioh |
Output drive current |
|
-10 |
|
mA |
VDD=3V, Voh=1.0V |
|
-20 |
|
VDD=4.5V, Voh=2.2V |
Iol |
Output sink current |
|
20 |
|
mA |
VDD=3V, Vol=1.0V |
|
34 |
|
VDD=4.5V, Vol=1.0V |
Ioh |
PWM1, PWM2 output current |
|
180 |
|
mA |
VDD=3V, 8Ohms Load |
Iol |
|
280 |
|
VDD=4.5V, 8Ohms Load |
F/F |
Frequency deviation by voltage drop |
VDD=3V |
|
1 |
|
% |
Fosc(3.0v)-Fosc(2.4v) Fosc(3v) |
VDD=4.5V |
|
0.1 |
|
Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v) |
F/F |
Frequency lot deviation, (VDD=3V) |
-1 |
|
1 |
% |
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v) |
Fosc |
Oscillation Frequency |
1.31 |
1.54 |
1.61 |
MHz |
VDD=1.8~5.5V |
工作電壓： VDD: DC 2 ~ 5V，建議3V和4.5V，語音芯片的最優電壓選擇。
靜態電流： Isb ≤1uA @3V
工作電流： (無負載) Iop: 1mA @3V
內置震蕩電電阻：INT_OSC: +/- 1.5% 誤差
和弦兒歌芯片出貨方式:
掩膜芯片貼片八腳SOP8 / 150mil出貨，無需掩膜費，3-7天交貨。
標準COB封裝AC90A十腳線路板COB，滿足12個矩陣功能鍵IO需求。
批量情況下，可以定制COB出貨（AC80E 6Pin線路板， 掩膜芯片Die庫存充足情況下，COB綁好7-10天交貨）。
音樂芯片曲目：多鍵和弦音樂矩陣八鍵玩具音樂12首
| 1生日快樂 Happy birthday to you |
2小星星 Twinkle Twinkle little star |
3鈴兒響叮咚 Jingle bell |
4倫敦橋 London bridge is falling down |
5瑪麗有只小綿羊 MARY HAD A LITTLE LAMB |
6雅克兄弟（兩只老虎） Are you sleeping英國 |
7甜蜜的家庭 Sweet Home |
8劃船歌 Row, Row, Row Your Boat |
9小嬰孩 Little baby |
10小鴨子 Duckling |
11小蜜蜂 Littie Bee |
12火車快開 The train is leaving quickly. |

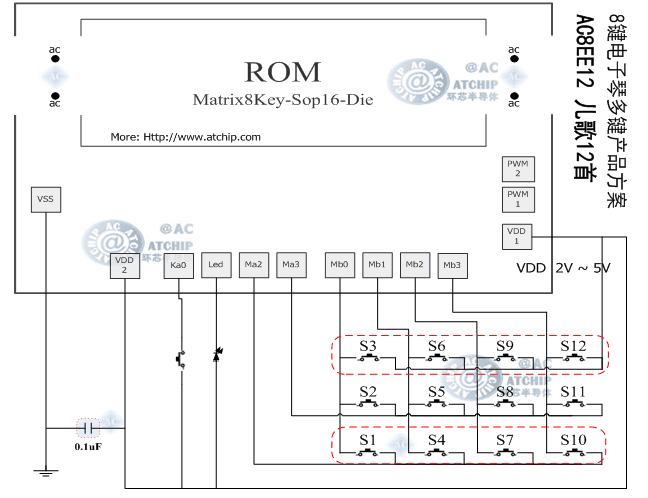

音樂芯片裸片大小規格和多鍵和弦音樂矩陣八鍵玩具芯片接線原理圖:
焊盤尺寸:70umx70um裸片尺寸:X=1200um,Y=956um（晶元）
晶片底盤接地或懸空，裸片資料僅供參考！
S3 |
倫敦橋 |
S6 |
瑪麗 |
S9 |
雅克兄弟 |
S12 |
甜蜜的家庭 |
S2 |
生日快樂 |
S5 |
小星星 |
S8 |
鈴兒響叮咚 |
S11 |
劃船歌 |
S1 |
小鴨子 |
S4 |
小蜜蜂 |
S7 |
火車快開 |
S10 |
小嬰孩 |
Ka0循環按鍵12首循環播放，La1為3Hz閃燈。
常用于多鍵和弦音樂矩陣八鍵玩具芯片方案，兒童音樂琴產品。
AC8EE12 – 和弦兒歌12首芯片線路板
矩陣多鍵和弦音樂矩陣八鍵玩具芯片方案 10Pin COB AC90A
單列直插COB腳位資料
請參照實際樣品情況.
直插1-10腳順序為從左至右. 11按鍵Ka0，12LED。
實物圖片PCB,僅供參考.
若有改動,恕不另行通知. |
直插語音COB腳位資料AC90A
實物圖片PCBA,僅供參考.
直插10腳COB腳位資料:
11按鍵Ma0，12LED。
PIN |
NAME |
1 |
Ma2 |
2 |
Ma3 |
3 |
Mb0 |
4 |
Mb1 |
5 |
Mb2 |
6 |
Mb3 |
7 |
PWM1 |
8 |
PWM2 |
9 |
VDD |
10 |
VSS |
|
PCB大小規格尺寸(AC90A語音芯片軟封裝COB尺寸基本腳位)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
請參照實際樣品情況. 直插1-10腳順序為從左至右.
一線通信協議部分：（每個按鍵都有MCU一線通訊功能）
數據命令功能定義說明:
0X00～0xN: 音樂 1~(N+1) 十六進制
0XF0:音量1 0XF1:音量2 ... 0XF7:音量8 0XFE:音量; Vol step by step
0XF8:有音樂+有閃燈
0XF9:有音樂+無閃燈
0XFA:無音樂+有閃燈
0XFB:播放
0XFC:0XFC:下選; next 0XFD:上選; previous
0XFE:音量
0XFF:停止；STOP
多鍵和弦音樂矩陣八鍵玩具芯片方案 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC80E 多鍵和弦音樂矩陣八鍵玩具芯片方案
單列直插COB腳位資料
直插1-6腳順序為從左至右. |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
Ka0 Select key |
2 |
IO1 BL_3Hz |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
