警報聲音效帶燈防撬報警器芯片AC3L710/新版
警報聲音效帶燈芯片AC3L710 新版無OSC電阻警報器芯片資料下載，右鍵可以另存為,單價優量大低至0.16元
此芯片2023年已經升級更新，使用老版本震蕩電阻版本的客戶請訪問AC3L710oscR
警報聲音效帶燈防撬報警器芯片資料:
AC3L710n是一顆最常見的標準的警報聲音效報警器芯片, 帶一顆2HZ閃燈，常用于玩具，警報器，以及各種小家電產品警報提醒，無需震蕩電阻，2擋聲音速度調節。
功能應用1，上電長響播放功能，帶2Hz閃燈；
功能應用2，Panic Key1與GND連接時，芯片不工作（此版本恐慌接地Vss時有10us左右的靜態電流，靜態電流1uA版本為AC3H710恐慌功能相反，連GND工作），當Panic Key1與GND斷開時，發出長響警報聲。警報聲同時LED燈以2HZ節奏閃動。
AC3L710當壓下(壓住不放)PANIC時，BZ為低電平。放開PANIC時，BZ有警報音頻脈沖輸出。
PANIC接GND時(此版本有10us左右的靜態電流)，上電不工作，ON對VDD觸發，為ON/OFF開關；
PANIC懸空時，上電長響；PANIO接地OFF，工作中ON無作用；
PANIC腳可用做磁簧管控制,報警系統開啟時（沒關好門），打開門報警聲響。防狼器，女子防身報警，撬門報警防盜,開箱報警閃燈功能；
此款I(lǐng)C無獨立燈控按鍵，帶獨立燈控防撬防狼報警芯片請訪問：AC3L830
LED閃爍頻率2Hz；
內置震蕩電阻；無需外接osc，sudu兩個IO斷開和短接2擋調節聲音快慢。
警報聲音效帶燈聲音效果下載:
警報聲下載1（Rsc為標準360K，語速稍快，僅供參考）;
警報聲下載2（Rsc為標準510K，語速正常）;
只有斷開的510K常規語速和短接360K稍快語速兩個擋位。更慢的1M語速需定制。
警報聲音效帶燈音效報警器芯片的常見應用場合：
1,聲光報警器（Audible and visual alarm）又叫聲光警號，是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，可以露天、室外使用。
2, 車輛防盜系統，高音報警系統，工業電子警報器 礦用報警裝置。
3, 家庭防盜系統，燃?xì)獍踩珗缶腊踩珗缶到y(tǒng)等等等等
5, 常用方案：報警系統開啟時（沒關好門），打開門報警聲響。防狼器，女子防身報警，撬門報警防盜,開箱報警閃燈功能；
5, 相關圖樣：
警報音效芯片電氣特性參數（ELECTRICAL CHARACTERISTICS）
Parameter
參數 |
Symbol
符號 |
Conditions
測試條件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
單位 |
Operating voitage 工作電壓 |
VDD |
|
2.2 |
3 |
5 |
V |
Standby current 靜態電流 |
Idd |
No Load |
- |
2 |
|
mA |
OPerating current 工作電流 |
IOP |
|
- |
0.1 |
0.5 |
mA |
Buzzet Driving current 推動電流 |
Iob |
＠Vds=1V |
|
2 |
- |
mA |
Oscillatort Frequency 振蕩頻率 |
Fosc |
R=300K |
|
128 |
|
KHz |
Operating temperature 工作溫度 |
Temp |
|
0 |
25 |
60 |
℃ |
聲音內容：警報聲音效，上電長響

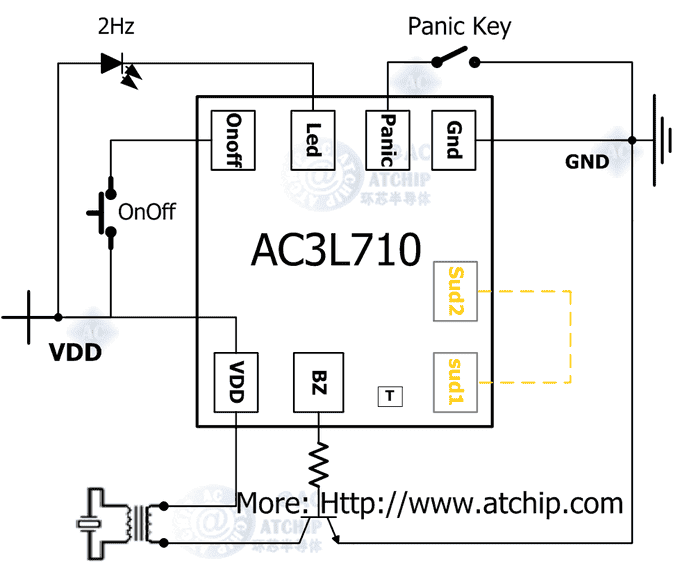

警報聲音效帶燈報警器芯片應用電路:
觸發方式：上電長響，Panic Key1與GND連接時芯片不發聲，功放電路推蜂鳴片。
震蕩電阻：100K-510K（可以自己調整語速，常規為240K）

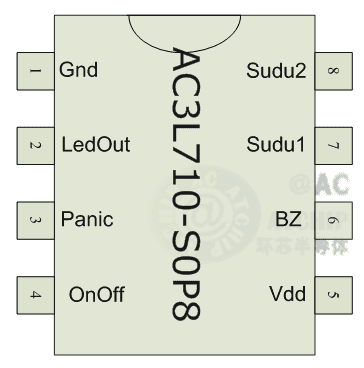

AC3L710警報聲音效報警器芯片軟封裝SOP8腳位圖 (供參考)
AC3L710 - DIP8 / SOP8
單音六音警報芯片貼片8腳
 |
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
貼片八腳SOP8封裝
Sop8封裝規格(150Mil)
PANIC接GND時，上電不工作，ON對VDD觸發，為ON/OFF開關
PIN |
NAME |
1 |
Gnd |
2 |
Led Out |
3 |
Panic Key1 |
4 |
ONOff |
5 |
VDD |
6 |
BZ |
7 |
Sudu1 |
8 |
Sudu2 |
|
符 號 描 述 腳 位
Gnd 地 1
LedOut LED 燈 2
Panic Key1恐慌提醒，與地斷開時觸發 3
ONOFF Panic與地短接是，ON觸發警報聲，OFF關閉 4
VDD 電源正極 5
BZ 聲音輸出，蜂鳴片和喇叭 6
Sudu1 默認不連接常規語速，短接時播放另一個語速。 7
Sudu2 8
DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
 |
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
相關系列產品:
1，AC3JD03-嘀嘀聲門磁警報三合一叮咚芯片（叮咚門磁警報價格便宜，推薦）
2，AC3H710警報聲帶燈，撬門報警防盜,單價最優0.18RMB。 （無震蕩電阻Rosc，帶2Hz閃燈，與正極不觸發）
3，AC3L710常用警報聲帶燈,開箱報警閃燈功能,（外接功放電路，帶2Hz閃燈，與負極不觸發）
4，AC9561四聲警報聲（警車聲，消防車聲，救護車聲，機槍聲Sop8）
4，AC6L501三聲警報聲（警車聲，消防車聲，救護車聲，Sot23-6）
6，AC8JM20-門磁警報叮咚門鈴音樂20首（門磁警報音樂20首），更多警報門鈴芯片選型
7，AC9961-六音單音警報聲音效芯片，價格便宜（另一個版本的AC9906芯片）
8，AC9906-JB-六音單音警報聲音效報警器芯片-車輛家庭防盜報警系統芯片
9，AC3L01-單音警報聲音效報警器芯片-SOT23封裝3個腳芯片(SOT-23封裝3個腳芯片(三極管樣式))
10，AC6H01-單音帶燈警報聲音效片- SOT23-6封裝6個腳芯片(SOT6封裝)
11，AC3CM13語音叮咚聲（叮咚三聲叮咚兩聲SOP8，門鈴叮咚聲等）
12，AC8FB08動聽音樂盒電子芯片（和旋音樂芯片）
下方部分產品已經換代更新：
11，AC3Y710常用警報聲（外接功放電路，無閃燈，推薦）
12，AC3Y710F警報聲帶燈（內置功放電路和震蕩電阻Rosc，帶1.3Hz閃燈）
13，AC3Y710L常用警報聲帶燈（外接功放電路，帶2Hz閃燈）
14，AC3Y305四聲警報聲COB（警車聲，消防車聲，救護車聲，機槍聲）
15，ACS9561四聲警報SOP8（警車聲110，消防車119，救護車120，機關槍）,新產品更低價：AC9561
16，AC80M02語音叮咚聲（叮咚兩聲，門鈴叮咚聲等）
17，AC9906-JB-六音單音警報聲音效芯片-車輛家庭防盜報警系統芯片
18，AC3M01單音警報聲音效芯片SOT-23封裝3個腳芯片
19，AC3M06六音警報聲音效報警器芯片SOT-23封裝3個腳芯片(三極管樣式)）
20，AC8VM12語音叮咚聲（叮咚一聲叮咚兩聲SOP8，門鈴叮咚聲等）
21，AC3L710常用單音警報聲帶燈,撬門報警防盜防狼,開箱報警閃燈功能（最新款SOP8貼片八腳，帶2Hz閃燈）
22，AC9GD警報聲歡迎光臨警戒區報警器芯片
23，報警器芯片選型警報產品報警器芯片選型
24，AC3M01一音警報聲音效芯片SOT-23封裝3個腳芯片
25，AC9561四聲警報新產品報警器芯片（警車聲，消防車聲，救護車聲，機槍聲），單價0.23
26，AC9001語音芯片PWM輸出專用SOP8功放芯片
27，AC3W830專用防狼器報警芯片,撬門報警防盜防狼警報,帶兩級獨立燈光控制（比AC3L710多獨立燈控）
更多產品:/speechic.asp
|
AC3L710 SIP 6Pin COB Package Information
6腳直插COB軟封裝資料/// 最常見報警器芯片COB軟封裝形式
/// 最常見語音芯片COB封裝形式
AC3L710-警報聲音效報警器芯片
Sip 6Pin COB AC80E
單列直插COB腳位資料
直插1-6腳順序為從左至右.
Pad9/OscI
Pad8/Key1
|
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
警報系列于直插6腳COB腳位資料:
PIN |
NAME |
1 |
Gnd |
2 |
Led Out |
3 |
Panic Key1 |
4 |
ONOff |
5 |
VDD |
6 |
BZ |
Pad 8 |
OSCI |
Pad 9 |
OSCR |
|
|
PCB大小規格(AC80E8)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
語音芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變?nèi)帷W功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
