AC8DM32雙音32首門鈴IC有選曲功能 應用電路接線圖
門鈴IC雙音音樂IC/AC8DM32原理圖下載
有選曲功能的32首門鈴芯片原理資料 :音樂門鈴芯片 ,音質效果好，有32首門鈴音樂，叮咚一聲，二聲，三聲，致愛麗斯，西敏寺鐘聲，Twinkle Twinkle little star，小星星，Happy birthday 生日快樂，Jingle bells，鈴兒響叮鐺，Santa clause is coming to town，圣誕老公公進城，Ode to joy，歡樂頌，Oh! Susanna 噢，蘇珊娜，Love story 愛的故事，Ten little indian boys 十個印第安男孩，Memory 回憶，Alla turke 土耳其進行曲，Yankee doole 洋基歌，Island of Capri 卡布里島，Rhythm of the rain 雨中旋律，London bridge is falling down，倫敦鐵橋垮下來等音樂。
門鈴芯片產品參數：
觸發方式：OKY:L/U/R,(門鈴音樂選曲鍵,順序選取；Voice-Select function)
IO2: L/U/I, (門鈴音樂播放鍵，Trigger OKY selected melody)
輸出信號：IO1: Flash with melody (Sink)
工作電壓：VDD:DC1.8~5.5V
靜態電流：Isb≤
[email protected]
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih:
[email protected]
IO輸出電流：Iol:
[email protected]
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
出貨形式：
COB可出AC80E(6pin可以加閃燈或不加),AC90A和擠壓盒板AC80J等、裸片（已燒錄好），裸片3-5天交貨,COB綁好7-10天交貨。
門鈴音樂曲目：門鈴音樂IC 32首三十二首
1
Ding dong叮咚一聲
17
Twinkle Twinkle little star 小星星
2
Big ben 西敏寺鐘聲
18
Happy birthday 生日快樂
3
For elise 致愛麗斯
19
Jingle bells 鈴兒響叮鐺
4
Memory 回憶
20
Lyphard melody
5
Alla turke 土耳其進行曲
21
Ding dong * 3 叮咚三聲
6
Yankee doole 洋基歌
22
Rainbow sister
7
Island of Capri 卡布里島
23
Souvenirs d'enfance
8
Rhythm of the rain 雨中旋律
24
Long long ago
9
London bridge is falling down 倫敦鐵橋垮下來
25
Santa clause is coming to town 圣誕老公公進城
10
Lullaby by brahms 勃拉姆斯搖籃曲
26
Scence
11
Ding dong*2叮咚二聲
27
Home sweet home
12
Ten little indian boys 十個印第安男孩
28
William tell overture
13
Oh! Susanna 噢，蘇珊娜
29
Ode to joy 歡樂頌
14
Ballade pour adline 愛德蘭的詩
30
Marry has a little lamb
15
Snail and oriole 蝸牛與黃鶯鳥
31
American patrol 美國巡邏兵
16
Love story 愛的故事
32
Brindisi 布林迪西
全部試聽請點擊下載：
和弦音樂門鈴芯片IC AC8DM32下載 右鍵可另存為

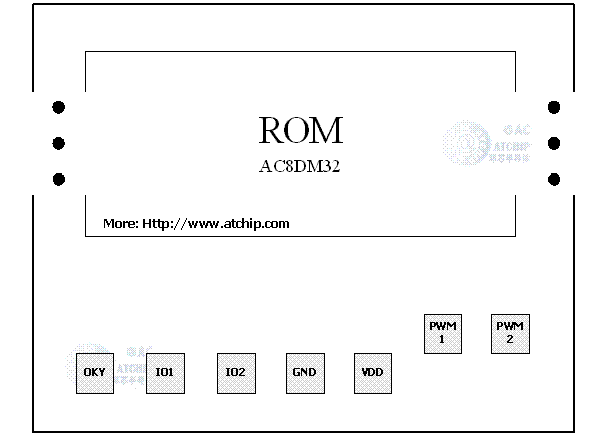

芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）

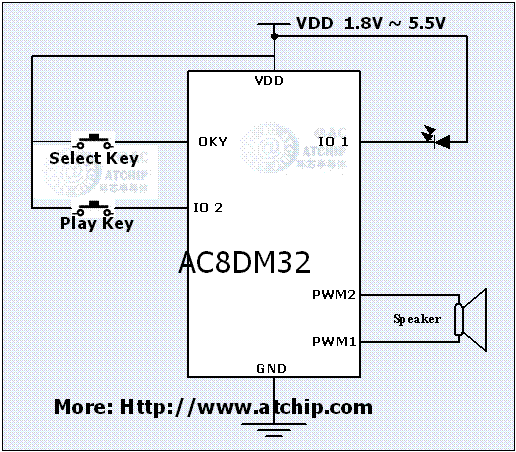

AC8DM32雙音門鈴IC芯片接線圖PWM直推喇叭
AC8DM32 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC8DM32 -SIP AC80E 單列直插 COB 腳位 資料
直插1-6腳順序?yàn)閺淖笾劣?
直插語音COB腳位資料AC80E
實物圖片,僅供參考.
直插6腳COB腳位資料:
PIN
NAME
1
Ka1
2
IO2
3
PWM1
4
PWM2
5
VDD
6
VSS

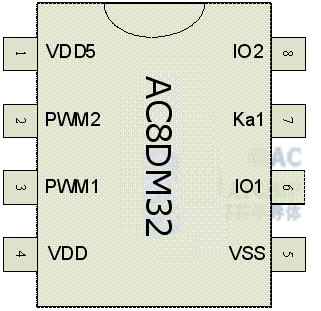

AC8DM32 封裝形式DIP8 / SOP8
AC8DM32-DIP8/SOP8
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
PIN
NAME
1
VDD5
2
PWM2
3
PWM1
4
VDD
5
VSS
6
IO1
7
Ka1
8
IO2
DIP8 雙列直插封裝尺寸大小 (PDIP SIZE):
SOP8 貼片芯片封裝盡寸大小 (SOP SIZE):
音樂芯片系列裸片綁定圖 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
