警報聲音效報警器芯片AC3Y710 (無內置功放無閃燈)
警報聲音效報警器芯片應用接線圖AC3Y710 警報器芯片資料下載，右鍵可以另存為
警報聲音效報警器芯片應用電路資料:
AC3Y710是一顆最常見的的警報聲音效報警器芯片, 常用于玩具，警報器，以及各種小家電產品警報提醒，價格最為低廉，通過震蕩電阻Rosc可用來調整聲音速度。
功能應用1，上電長響播放功能；
功能應用2，Key1與GND連接時，芯片不工作，當Key1與GND斷開時，發出長響警報聲。
點擊進入最新報警器芯片選型導航頁面
警報聲音效果下載:
警報聲下載1（Rsc為標準210K，語速正常）;
警報聲下載2（Rsc為標準390K，語速偏慢）;
可以通過震蕩電阻調整語速。
應用范圍:
裝飾產品，玩具，門磁報警，門窗報警，防狼警報，玩具警報禮品，警報器，以及各種小家電產品。
相關圖樣：
相關系列產品:
1，AC3Y710常用警報聲（外接功放電路，無閃燈，推薦）
2，AC3Y710F警報聲帶燈（內置功放電路和震蕩電阻Rosc，帶1.3Hz閃燈）
3，AC3Y710L常用警報聲帶燈（外接功放電路，帶2Hz閃燈）
4，AC3Y305四聲警報聲COB（警車聲，消防車聲，救護車聲，機槍聲）
5，ACS9561四聲警報SOP8（警車聲110，消防車119，救護車120，機關槍）,新產品更低價：AC9561
6，AC80M02語音叮咚聲（叮咚兩聲，門鈴叮咚聲等）
7，AC9906-JB-六音單音警報聲音效芯片-車輛家庭防盜報警系統芯片
8，AC3M01單音警報聲音效芯片SOT-23封裝3個腳芯片
9，AC3M06六音警報聲音效報警器芯片SOT-23封裝3個腳芯片(三極管樣式)）
10，AC8VM12語音叮咚聲（叮咚一聲叮咚兩聲SOP8，門鈴叮咚聲等）
11，AC3L710常用單音警報聲帶燈,撬門報警防盜防狼,開箱報警閃燈功能（最新款SOP8貼片八腳，帶2Hz閃燈）
12，AC9GD警報聲歡迎光臨警戒區報警器芯片
13，報警器芯片選型警報產品報警器芯片選型
14，AC3M01一音警報聲音效芯片SOT-23封裝3個腳芯片
15，AC9561四聲警報新產品報警器芯片（警車聲，消防車聲，救護車聲，機槍聲），單價0.23
16，AC9001語音芯片PWM輸出專用SOP8功放芯片
17，AC3W830專用防狼器報警芯片,撬門報警防盜防狼警報,帶兩級獨立燈光控制（比AC3L710多獨立燈控）
電氣特性：（ELECTRICAL CHARACTERISTICS）
Parameter
參數 |
Symbol
符號 |
Conditions
測試條件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
單位 |
Operating voitage 工作電壓 |
VDD |
|
2.4 |
3 |
3.5 |
V |
Standby current 靜態電流 |
Idd |
No Load |
- |
1 |
5 |
uA |
OPerating current 工作電流 |
IOP |
|
- |
0.1 |
0.5 |
mA |
Buzzet Driving current 推動電流 |
Iob |
＠Vds=1.2V |
10 |
20 |
- |
mA |
LO Driving current 輸出電流 |
Iol |
＠ Vds=1V |
2 |
|
|
mA |
Oscillatort Frequency 振蕩頻率 |
Fosc |
Extemal±30% |
|
130 |
|
KHz |
Operating temperature 工作溫度 |
Temp |
|
0 |
25 |
60 |
℃ |
產品參數：
觸發方式： KEY: L/U/I, (播放鍵,長按長響，Trigger Key)
輸出信號： 無閃燈輸出（但是喇叭腳上可以接一個閃燈信號）
工作電壓：VDD:DC3V
靜態電流：Isb≤0.1uA@3V
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih: [email protected]
IO輸出電流：Iol: [email protected]
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
出貨形式：
COB可出AC80E(6pin可以加閃燈或不加),AC90A和擠壓盒板AC80J等、裸片（已燒錄好），裸片3-5天交貨,COB綁好7-10天交貨。
聲音內容：警報聲音效，上電長響

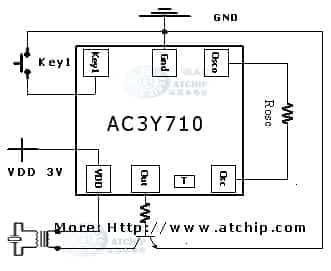

AC3Y710警報聲音效報警器芯片接線圖
AC3Y710警報聲音效報警器芯片軟封裝COB腳位圖 (AC80E8 供參考)
對應腳位: 第一腳,聲音輸出接喇叭,第二三腳,接震蕩電阻,第四腳,KEY1(與電源負極VSS),觸發后發聲,第五腳，電源負極VSS,第六腳,電源正極VDD.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
|
AC3Y710 SIP 6Pin COB Package Information
6腳直插COB軟封裝資料/// 最常見報警器芯片COB軟封裝形式
/// 最常見報警器芯片COB封裝形式
AC3Y710-警報聲音效報警器芯片
Sip 6Pin COB AC80E
單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣? |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
OTP-30系列于直插6腳COB腳位資料:
PIN |
NAME |
1 |
Out |
2 |
OSC1 |
3 |
OSC2 |
4 |
Key1 |
5 |
VSS |
6 |
VDD |
|
|
PCB大小規格(AC80E8)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
