水晶音樂盒芯片 / 八音盒音樂鈴8首和弦芯片資料

音樂盒八音盒芯片8首芯片資料/AC8FB08原理圖下載　　右鍵點擊可以另存為　　　

水晶音樂盒芯片 / 八音盒音樂鈴和弦音樂IC 8首芯片資料：

AC8FB08是一顆高性能集成MCU的高品質的4通道水晶音樂盒IC，共有8首和弦電子音樂，直接PWM驅動喇叭的水晶音樂盒芯片, 音樂音質效果好，音色逼真，讓您能充分感受到旋律的輕盈靈動的感覺，支持MCU一線通訊來進行控制，為高端方案開發節約了主控芯片的IO資源。
和弦八音琴音樂IC / 音樂盒8首 音樂IC的常見應用場合： 水晶 音樂盒，八音盒音樂鈴，木制音樂琴，電子音樂琴，電子八音琴，水晶鋼琴音樂盒，Musical Movement。

AC8FB08音樂盒IC 主推OTP硬封裝SOP8封裝形式,應用線路簡單，2V低電壓仍能正常發聲，3V和4.5以下供電時僅需一顆104電容（0.1uf電容離芯片就近），無其他電子元器件，復位和內部供電穩定，同時提供了寬電壓5V的支持，語音效果輸出穩定。
按鍵都帶有觸發防抖功能（觸發消抖時間為12ms），同時選曲鍵具有MCU單片機一線通訊功能，以適用單片機應用等場合。

和弦八音盒音樂鈴音樂芯片曲目列表：
1 音樂盒上的舞蹈 Music box dance 2 聽啊,天使在高唱 hark !the heard angle sing 3 圣誕，普世歡騰 joy the world 4 迪士尼 Bibbidi Bobbidi Boo
> 5 回憶 Memory 6 圣誕樹 Oh Christmas Tree 7 迪士尼，冰雪奇緣 Let it go 8 天空之城 Sky city

全部試聽請點擊下載：      和弦音樂八音盒音樂鈴芯片IC AC8FB08下載　右鍵可另存為

音樂盒芯片IC / 八音盒音樂鈴芯片8首 音樂IC芯片的優勢： 　　　　　

和弦八音琴音樂IC / 音樂盒音樂芯片8首常見應用場合： 　　　　　

1, 水晶 音樂盒，音樂琴，電子音樂琴，電子八音琴，八音盒音樂鈴，水晶鋼琴音樂盒，Musical Movement。
2, 八音盒音樂鈴替代，八音盒主要指機械發音器的音樂盒，1796年由瑞士鐘表匠安托法布爾發明,轉動盒內的鏈環,可自動演奏音樂。有排布了針頭狀突起的銅筒或唱盤,隨著轉筒或唱盤的旋轉,針狀突起撥動經調諧的鋼簧片發聲,譯碼出成段的音樂。

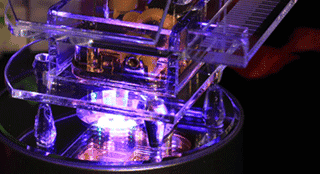

3, 音樂水晶球，魔法水晶球，八音琴音樂鈴，圣誕水晶球。魔法森林，音樂城堡等等
4, 相關圖樣：

5，圣誕音樂盒，水晶音樂盒，八音盒相關歷史來歷介紹，相關產品：和旋圣誕8首，水晶8首，音樂盒九首等等。

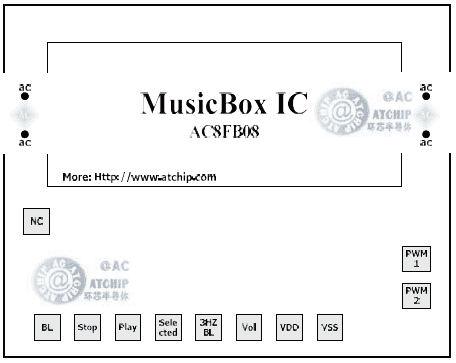

芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）

晶片底盤接地或懸空

Note注意事項:
*** The IC substrate must be connected to VSS or Floating. 芯片襯底為接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDD與VSS之間在4.5伏或者大電流供電時需加一顆104去噪音. 3V供電時建議保留0.1uf電容。
貼片8腳芯片只有播放，選曲，和3HZ busy輸出腳。

AC8FB08和弦八音盒音樂盒芯片IC芯片接線圖PWM直推喇叭


選曲鍵內置了單線MCU控制，并且有按鍵防抖功能，沒有獨立占用芯片IO口（SOP8無音量鍵，大量時可以定制音量鍵）。

SIP 10Pin COB Package Information 八音盒音樂鈴音樂芯片10腳直插COB軟封裝資料

/// 最常見語音芯片COB軟封裝形式

AC8FB08 SIP COB Information 八音盒音樂鈴音樂盒芯片直插COB軟封裝資料

/// 最常見語音芯片COB封裝形式

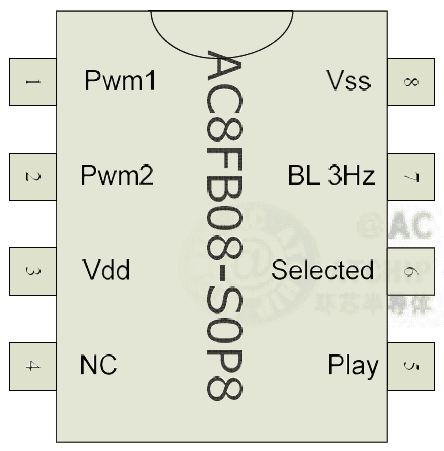

AC8FB08 八音盒音樂鈴封裝形式DIP8 / SOP8

AC8FB08- SOP8 八音盒音樂盒芯片28首音樂IC OTP 8腳硬封裝芯片資料

最常用音樂盒芯片的硬封裝形式： 直插八腳DIP8封裝和 貼片八腳SOP8封裝 6腳選曲鍵具有MCU單片機一線通訊功能 MCU模式下第7腳可以改3Hz為常亮（BUSY）功能 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 PIN NAME 1 PWM1 2 PWM2 3 VDD5 4 NC 5 Play Key 6 Selected Key 7 BL 3Hz 8 VSS

音樂盒芯片一線通信協議部分：（選曲鍵都有MCU一線通訊功能）

音樂盒芯片數據命令功能定義說明:

0X00～0xN: 音樂 1~(N+1) 十六進制

0XE8: 有音樂+有閃燈
0XE9:有音樂+無閃燈
0XEA:無音樂+有閃燈
0XEB: 有音樂+燈常亮

0XF0:音量 1 0XF1:音量 2 ... 0XF7:音量 8

0XF8:有音樂+有閃燈
0XF9:有音樂+無閃燈
0XFA:無音樂+有閃燈
0XFB:播放
0XFC:下選
0XFD:上選
0XFE:音量

0XFF:STOP

音樂芯片系列裸片綁定圖樣例 (AC80F2 供參考)

對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.

若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.

PCB大小規格(AC80F2)：

直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
