AC6H01閉合警報聲音效芯片Sot6
閉合警報聲報警器芯片SOT-6貼片芯片AC6H01 警報器芯片資料下載，右鍵可以另存為
閉合警報聲報警器芯片應用資料:上電不工作，IO觸發警報
AC6H01是一顆常見的關門閉合警報聲音效報警器芯片,常用于玩具，警報器，以及各種小家電產品警報提醒，無需震蕩電阻osc，SOT23-6小體積封裝，更加節省產品空間。新工藝新制程芯片，更具性價比。
內置震蕩，無需外接osc電阻。上電不工作不播放聲音。
功能應用1，OnOff按鍵與正觸發播放警報聲音，再按停止播放。
功能應用2，Panic Key1與GND連接時，芯片工作，發出長響警報聲。
PANIC懸空時，上電不工作， PANIC接地時（關門閉合時），播放警報聲。
相反功能產品，上電工作，Panic閉合時不工作:
Sop8/AC3L710(播放速度稍快) 。Sot3/AC3L01(速度相同與AC6H01)。
PANIC腳可用做磁簧管控制,報警系統開啟（閉合狀態），播放報警聲響。
常用于防狼器，女子防身報警，撬門報警防盜,閉合報警功能.
此款I(lǐng)C無獨立燈控按鍵，帶獨立燈控防撬防狼報警芯片請訪問：AC3L830。
閉合警報聲報警器芯片功能::
Out輸出外接NPN晶體管，通過三腳電感升壓，播放頻率警報音。
單音警報聲音效果下載:
單音警報聲下載;
出貨形式：:
1，SOT23-6貼片六腳硬封裝（主推）。2，可以定制COB（AC80E供參考）
單音警報聲音效警報器芯片的常見應用場合：
1,聲光報警器（Audible and visual alarm）又叫聲光警號，是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，可以露天、室外使用。
2, 車輛防盜系統，高音報警系統，工業電子警報器 礦用報警裝置。
3, 家庭防盜系統，燃氣安全報警，消防安全報警系統等等等等
4, 相關圖樣：
警報單音音效警報器芯片電氣特性參數（ELECTRICAL CHARACTERISTICS）
Parameter
參數 |
Symbol
符號 |
Conditions
測試條件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
單位 |
Operating voitage 工作電壓 |
VDD |
|
3 |
|
5 |
V |
Standby current 靜態電流 |
Idd |
No Load |
- |
2 |
|
mA |
Driving current 推動電流 |
Iob |
＠Vds=1V |
|
2 |
- |
A |
報警器聲音內容：單音警報聲音效，上電長響

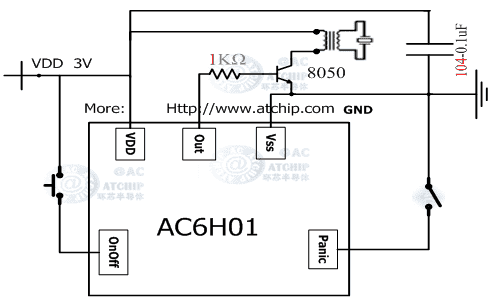

警報單音聲音效芯片典型單推應用電路(電源 12V，常規使用)：
此電路可以驅動喇叭(音量小)，三腳電感升壓推蜂鳴器發聲電路，還得根據需求自行調節。
無需震蕩電阻OSC，速度不可調節。
AC6H01警報聲音效報警器芯片貼片SOT23三極管腳位圖 (供參考)
AC6H01 -SOT-23封裝貼片三個腳
單音警報芯片（貼片三極管樣式）
 |
最常用最常見的硬封裝形式：
貼片三個腳SOT23封裝
PIN |
NAME |
1 |
Panic 恐慌按鍵，與負極觸發 |
2 |
Vss 地/負極 |
3 |
Nc 懸空 |
4 |
Out 聲音輸出，蜂鳴片和喇叭 |
5 |
OnOff 觸發播放，再觸發停止 |
6 |
Vdd 電源正極 |
|
符號 描述 腳位 VDD 電源 1 GND 地 2 OUT 輸出 3

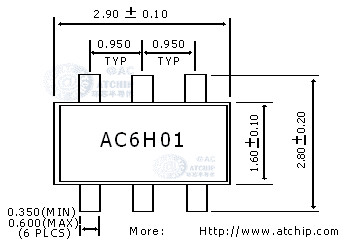

閉合警報貼片聲音效芯片SOT6封裝尺寸資料（常規產品供參考）：
單音警報聲相關系列產品:
1，AC3JD03-嘀嘀聲門磁警報三合一叮咚芯片（叮咚門磁警報價格便宜，推薦）
2，AC3L830警報聲帶燈控 （無震蕩電阻Rosc，帶獨立燈控防撬防狼報警芯片）
3，AC3L710常用警報聲帶燈（外接功放電路，帶2Hz閃燈，與負極不觸發）
4，AC9561四聲警報聲（警車聲，消防車聲，救護車聲，機槍聲）
5，AC8JM20-門磁警報叮咚門鈴音樂20首（門磁警報音樂20首）
6，AC9961-六音單音警報芯片，價格便宜（另一個版本的AC9906芯片）
7，AC9906-JB-六音單音警報聲音效報警器芯片-車輛家庭防盜報警系統芯片
8，AC3L01-單音警報聲音效報警器芯片-SOT23封裝3個腳芯片(三極管樣式)
9，AC6H01-單音帶燈警報聲音效片- SOT23-6封裝6個腳芯片(SOT6封裝)
10，AC3CM13語音叮咚聲（叮咚三聲叮咚兩聲SOP8，門鈴叮咚聲等）
11，AC8SR-L1 長響單音生日快樂芯片（SOT23封裝3個腳芯片(三極管樣式)，量大單價9分錢）
12，AC8SR-COB 長響單音生日快樂專用COB（生日蠟燭專用COB 1.5V供電）
更多產品:/speechic.asp
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
語音芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變?nèi)帷W功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
更多語音芯片IC產品如:動物叫聲ic系列,門鈴ic系列,童車ic系列,水晶圣誕音樂等等
請訪問:/speechic.asp
相關產品：AC8DC18-圣誕18首 AC8DC03-圣誕三首3首 AC8DB10-雙音鬧鐘10首 AC80E12-兒歌12十二首
AC8DM32-門鈴32首三十二首 AC8DC18-圣誕18首十八首 AC8DC20-圣誕20首(水晶音樂系列二十首)
AC8DML1-叮咚一聲 AC80M02-叮咚二聲 AC3Y710-警報聲音效報警器芯片 AC8DM03-最常見的門鈴3首三首
AC8DM32-門鈴32首三十二首 AC8DE03-兒歌3首三首 AC3Y710L-警報汽笛聲音效報警器芯片
以上產品均可配常規COB出貨,擠壓盒PCB板,直插單面PCB等,詳見常用線路板封裝資料總匯
如:AC80E8常規6腳語音芯片COB,AC80F直插常規5腳語音芯片COB,AC80J擠壓盒COB板.
AC80E5小線路板6腳COB AC60E賀卡PCB線路板COB AC90Y3VAG10紐扣電池2顆線路板COB
