自己動手做DIY叮咚電子門鈴
自己動手做叮咚電子門鈴:
叮咚電子門鈴是指含有叮咚聲的門鈴產品，通常是指發出叮咚1聲，叮咚2聲，叮咚3聲的產品聲音，根據叮咚的效果不同可分為語音的和音樂的叮咚電子門鈴，音樂的叮咚電子門鈴又可以分為，單音叮咚電子門鈴，雙音叮咚電子門鈴，和弦叮咚電子門鈴。（4和弦或者8和弦，16和弦,這里根據音色或者芯片硬件通道來進行分類）。
基本功：首先要有一個烙鐵或者焊臺，懂基本的焊接操作,最好是能稍微看懂一點電路。不過都是很簡單的啦。
物料：
AC80E/AC80F叮咚門鈴音樂芯片
104
電容一顆
八歐0.5W喇叭 帶喇叭電池外盒。
門鈴按鍵開關
方法/步驟 以AC80F 5腳COB為例，下方附有COB腳位圖：
1，第四腳為正，第五腳為負，之間接個104電容。
2，第二第三腳連線接喇叭的兩端。
3，第一腳和第四腳引線接按鍵開關，門鈴按鍵開關要安裝在門外。
這樣一個自制的會發聲的門鈴就完成了。
點擊鏈接進入詳細尺寸資料頁面
/// 最常見叮咚電子門鈴芯片語音芯片COB軟封裝形式
AC83E 語音標準品系列
Sip 5Pin COB AC80F
單列直插COB腳位資料
直插1-5腳順序?yàn)閺淖笾劣?
PCB板高10mm,寬15.5mm |
直插語音COB腳位資料AC80F
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插5腳COB腳位資料:
PIN |
NAME |
1 |
Ka1 |
2 |
PWM1 |
3 |
PWM2 |
4 |
VDD |
5 |
VSS |
|
叮咚電子門鈴芯片產品列表:
1 雙音的音樂電子門鈴芯片叮咚兩聲/ 叮咚2聲 DingDong DingDong AC8DME2-音樂叮咚二聲
2 雙音的音樂電子門鈴芯片叮咚/ 叮咚1聲 DingDong AC8DML1-叮咚一聲
3 語音的電子門鈴芯片叮咚兩聲/ 叮咚2聲 DingDong DingDong AC80M02-語音叮咚二聲
4 雙音的叮咚兩聲/ 叮咚一聲 合一版 DingDong DingDong AC8DD12-叮咚電子門鈴芯片
5 和弦音樂電子門鈴芯片叮咚兩聲/ 叮咚2聲 DingDong DingDong AC8FM28-門鈴二十八首
叮咚電子門鈴芯片產品原理圖，音源試聽列表:
1 叮咚叮咚兩聲門鈴芯片應用接線圖AC8DME2 右鍵點擊可以另存為 電子門鈴音源試聽
2 叮咚一聲門鈴芯片應用接線圖AC8DML1 右鍵點擊可以另存為 電子門鈴音源試聽
3 叮咚兩聲門鈴芯片應用接線圖AC80M02 右鍵點擊可以另存為 電子門鈴音源試聽
4 叮咚電子門鈴芯片芯片資料/AC8DD12原理圖下載 右鍵點擊可以另存為 電子門鈴音源試聽
5 和弦叮咚門鈴芯片28首芯片資料/AC8FM28原理圖下載 右鍵點擊可以另存為 電子門鈴音源試聽
常見叮咚電子門鈴應用場合：
可視門鈴，樓宇對講，無線門鈴，高端門鈴產品，門內外語音對講，智能貓眼可視門鈴，可視對講門鈴，可視對講系統,樓宇可視對講，樓宇對講，別墅可視對講系統，貓眼門鈴。
無線可視門鈴是一款電子設備，具備“集體化控制”獨特優勢的雙向智能網絡控制系統平臺，完全依照人們的需求以及現代家居生活需要而研發。無線可視門鈴簡介無線可視門鈴英文名稱是 wireless Video door phone或wireless Video door bell。
4, 相關圖樣：

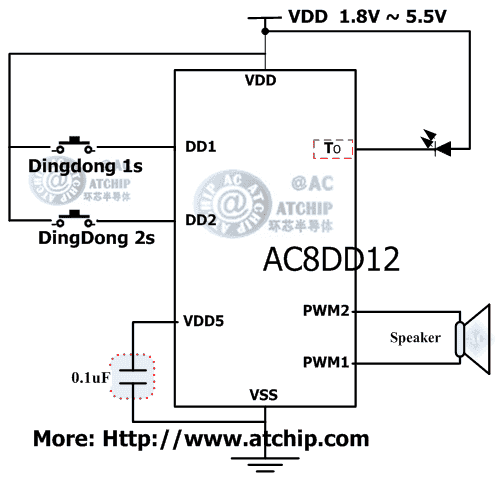

叮咚電子門鈴芯片和弦音樂門鈴IC芯片接線圖PWM直推喇叭
叮咚電子門鈴芯片 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
叮咚電子門鈴芯片-SIP AC80E 單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣? |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
Selected Key |
2 |
Play Key |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
叮咚電子門鈴芯片系列裸片綁定圖樣例 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
