LM386引腳圖,特性及典型功放電路介紹
鈴音樂芯片18首資料/AC8DM18原理圖下載 右鍵點擊可以另存為
一、概述:
LM386是美國國家半導體公司生產的音頻功率放大 器,主要應用于低電壓消費類產品。為使外圍元件最少,電壓增益內置為20。但在1腳和8腳之間增加一只外接電阻和電容,便可將電壓增益調為任意值,直至 200。輸入端以地位參考,同時輸出端被自動偏置到電源電壓的一半,在6V電源電壓下,它的靜態功耗僅為24mW,使得LM386特別適用于電池供電的場 合。?
LM386的封裝形式有塑封8引線雙列直插式和貼片式。
二、特性:
靜態功耗低,約為4mA,可用于電池供電。
工作電壓范圍寬,4-12V or 5-18V。
外圍元件少。
電壓增益可調,20-200。
低失真度。
LM386電源電壓4--12V，音頻功率0.5w。LM386音響功放是由NSC制造的，它的電源電壓范圍非常寬，最高可使用到15V，消耗靜態電流為4mA，當電源電壓為12V時，在8歐姆的負載情況下，可提供幾百mW的功率。它的典型輸入阻抗為50K。
三.典型應用電路
?
軍工級——導彈、衛星、坦克、航母。里面的電子元器件，任何一個部分拿出來都是最先進的。領先工業級10年，領先商業級20年左右，價格最貴。
精密度最高工業級——比軍工級檔次稍微低一點，價格次之，精密度次之。
商業級——市面上交易的那種，電腦、手機、你能看到的基本上都是商業級的。比如微軟做的芯片就算是商業級里的軍工級，價格最便宜，最常見最實用。
區別：主要在其工作溫度范圍。
商業級器件的工作溫度范圍是0℃~+70℃；工業級的是-40℃~+85℃；軍品級的是-55℃~+150℃。另外還有些器件有一種 汽車工業級的是-40℃~+125℃。
語音芯片DAC輸出外接甲類功放增加音量方法
在很多語音IC的應用中，IC的聲音輸出為接一個三極管來驅動喇叭下面講述語音芯片DAC輸出外接甲類功放增加音量方法。
1. Audio電壓輸出:
AMFR錄放音IC聲音輸出都為電壓輸出，這種輸出有單端輸出的，內部不帶功放，屬于這種輸出的IC有AMFRC0083和AMFRC0163。還有雙端輸出的，內部已經有功放線路，屬于這種輸出的ICAMFRA3009和AMFRB6009。
單端電壓輸出可直接接功放線路；雙端電壓輸出，接任一端都可，但是不用的腳一定空接，千萬不能接地。通常的應用線路如圖一，Q1與喇叭接為甲類放大，因在IC的輸出的信號中已加有一個直流電壓，所以R1既是Q1的直流偏置電阻，同時也是Q1的交流限流電阻，這個線路具有簡單易調試的特點。
但是有時使用這個線路會發現聲音很小，通常的做法是將R1減小，但是減小R1后，一些意想不到的情況出現了，電流變得很大，甚至聲音會失真。或者我們有時覺得電流太大，于是會想到用阻抗大一些的喇叭，但是IC的內部線路是根據8Ω的喇叭來設計的，換喇叭后卻出現了聲音失真的問題，我們用示波器看Q1集電極的波形，看到調整R1或者更換不同阻抗的喇叭后，不光交流信號變化，而且直流工作點也移動了，所以交流信號大的時候會有削波失真。根據這些情況看來，用這個最簡單的線路不能解決這個問題。
其實要增大聲音這個問題很簡單，只要增加耦合到輸入到線路的交流信號就行了。所以要在R1上并聯電容C1,電容加上后，交流信號就會增大，但是大部分時候交流信號又太大了，引起了削波失真，而交流信號增加的多少與電容的值成正比，所以只好換小些的電容，而IC輸出的音頻信號有4K左右的帶寬，電容太小又經常出現語音高頻較好而低頻不夠的情況，看來這真是件麻煩事。其實如果另外用一個電阻與電容串AC聯來單獨調整交流信號的大小，問題便迎刃而解，而電容也可以用得大些使聲音的低頻部分更好。所以改進后的線路就變成了圖二。
語音芯片
下面再分析一下此線路的各元件的值的選擇，首先是選擇喇叭的阻抗，其實喇叭的阻抗即是放大線路的負載的阻抗，在通常的線路是選8Ω的喇叭，但是用8Ω的喇叭時靜態電流較大，如把Q1的集電極調到1/2VCC則靜態電流為1/2VCC除以8，所以我們?nèi)绻x擇阻抗大一倍的喇叭，靜態電流會是原來的一半，我們建議使用32Ω或以上的喇叭。需注意的是，當喇叭的阻抗改變時，前面所選擇的電阻需重新調整，所以在調整電阻前一定要確定好喇叭的阻抗。然后要確定R1的值，R1確定了放大線路的直流工作點，在去掉交流信號后用示波器看IC輸出時Q1的集電極的波形，調整R1使該腳電壓為1/2VCC時，便得到R1的值（見圖三）。
然后選擇C1的值，一般可以用一個0.1μ的電容即可,但是在R2比較小時，0.1μ的電容對聲音的高頻部分阻抗較大，可以使用0.47μ的電容，以改善低頻特性，R2的值可根據所輸出交流信號的最大電平來確定，在交流信號最大輸出時調整到Q1集電極波形仍不失真就行了（見圖四）。
語音芯片
2. Cout電流輸出:
一般語音IC都是這種輸出，IC的Cout輸出端相當于電流輸出型DAC的輸出端，輸出電流大小在EzCode中可以設置，如設為3.02mA，表示輸出的最大電流為3.02mA。這種輸出一般的應用線路如圖五。圖中Cout直接接三極管B極，因為IC的輸出電流恒定，故三極管的B極電流等于IC輸出電流減去流過R1的電流。R1的作用是調節IC的輸出電流符合三極管的輸入特性，因為若IC輸出電流太大，可能會使三極管的偏置點不正確，而引起嚴重失真。調整R1的值可以調節三極管的B極電流。
R1的值簡單確定方法就是測試IC工作時喇叭上的電流，但喇叭上的電流為1/2VCC除以喇叭阻抗時，表示喇叭和三極管上的電壓都為1/2VCC，偏置點正確。
這種線路為最簡單的電流放大線路，這款線路在應用中不可避免也會有聲音太小而電流卻很大的問題，我們同樣可以增加耦合到輸入到線路的交流信號，來增加聲音而不減小電流。改進的線路見圖六。
語音芯片
電流輸出線路的調整與電壓輸出大同小異，同樣的方法我們通過調整R3和R1的確定三極管的偏置點。注意R1的大小主要限制B極電流的最大值，而R3調整使工作點平行移動，兩個電阻需要均衡調整，使工作點正常且電流變小。R2用來調整交流信號的大小，調整至聲音最大而且不失真即可。C1為交流耦合電容，C1的值較大時可以改善聲音的低頻特性，一般選擇0.1u的電容，選擇0.47u以上更好。
| TDA2822 |
音頻功率放大器電路 |
12V |
1Wx2@8Ohm |
SOP8/DIP 8 |
| TEA2025/A/B/D |
音頻功率放大器電路 |
12V |
2.3Wx2@4Ohm |
SOP20/DIP-12H/16 |
| LM386 |
音頻功率放大器電路 |
16V |
1Wx1@32Ohm |
SOP8/DIP8 |
今天給大家分享的是如何構建麥克風放大器電路。
麥克風放大器電路主要用的是 LM386 IC 放大器，LM386 是一款低功耗音頻放大芯片。這里先介紹一下LM386 的引腳排列。
一、LM386 的引腳排列
1、引腳 1 和 8：代表放大器的增益控制
你可以通過在這個引腳之間放置一個電阻和電容或僅電容來調整增益。
在這個電路中，我們將在這些端子之間放置一個 10µF 的電容以獲得最高的電壓增益。你可以根據需要進行調整增益。
2、引腳 2 和 3 ：是聲音輸入信號端子
這是放置要放大的聲音的端子，在我們這個電路的例子中，電容式麥克風將連接到這些端子。
端子 2 是 – 輸入，端子 3 是 輸入。在下面的電路中，正麥克風端子將放置在端子 3 上，端子 2 將連接到負麥克風端子，接地。
3、引腳 4：為 GND（接地）
電源的負電壓連接的地方。
4、引腳 5 ：是放大器的輸出
放大的聲音信號輸出的終端。
5、引腳 6：是接收正直流電壓的端子
運算放大器可以接收放大信號所需的功率。
6、引腳 7：是旁路終端
引腳 7 通常保持開路或接地，然而，為了更好的穩定性，在下面的電路中添加了一個電容，因為這可以防止放大器芯片發生振蕩。

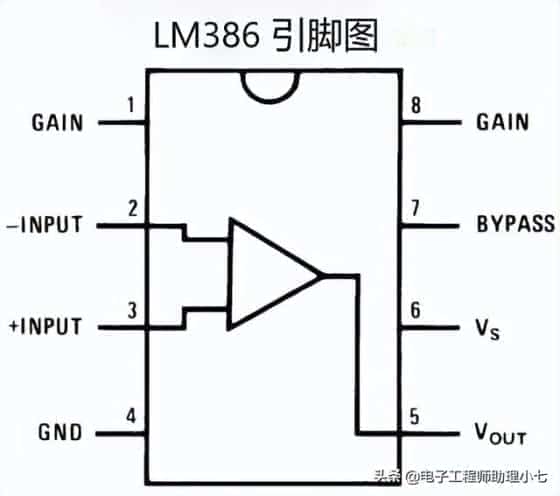

LM386 的引腳排列
二、麥克風放大器電路
麥克風放大器電路所需的元件：
- 麥克風
- 6 V 電源（ 4 節“AA”電池或直流電源）
- 2KΩ-6KΩ 電阻（取決于使用的麥克風）
- 10Ω 電阻
- 10KΩ 電阻
- 2 10μF 電解電容
- 100μF 電解電容
- 0.1μF 陶瓷電容
- 47nF 陶瓷電容
- 3.5mm 音頻插頭

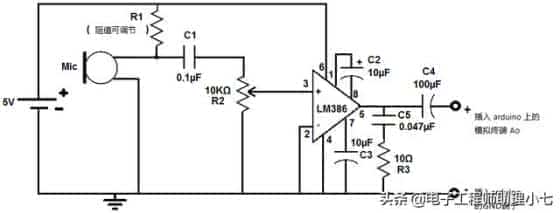

麥克風放大器電路的原理圖如下所示：
麥克風放大器電路的原理圖
R1 是一個電阻，將麥克風連接到正電壓，可以讓麥克風能夠開機。如果沒有所需的電源，麥克風將無法工作。
電阻的值是可變的，因為它取決于你使用的特定麥克風，檢查你正在使用的麥克風的 datasheet，找出上拉電阻的最合適值。
C1 是一個電容，用于阻斷輸入信號上的直流電壓并允許交流電通過。當我們對著麥克風說話時，我們的聲音或音樂就是交流信號，這是我們想要通過輸出的信號的唯一部分。
直流信號僅用于給麥克風供電，我們不希望它出現在輸出中，這就是我們使用這個電容器的原因，讓它阻止直流但允許交流進入輸出。
R2 是一個電阻，用來控制音量。
C2 是一個電容，用于設置 LM386 放大器的電壓增益。因此，輸出電壓是輸入電壓的 200 倍，是 LM386 可以提供的最大增益。
C3 是一個電容，可提高 LM386 放大器的穩定性，以防止出現振蕩等問題。振蕩會使聲音信號失真，使它們不清楚或不能理解說的什么。
C4 是一個電容，用于消除 LM386 放大器輸出的任何直流偏移。
C5 是一個電容，用作輸出的電流庫。當電流突然激增時，該電容會耗盡電量，而當電流需求較低時，該電容會重新充滿電子。
麥克風放大器電路的工作原理：
電路從麥克風開始，麥克風拾取聲音信號并將其轉換為電信號，這些電信號被 LM386 放大，被放大的信號通過 LM386 放大器 的引腳 5 輸出。
現在你可以用來做一些和聲音相關的事情，比如輸入電腦用錄音軟件錄音，它可以輸入到 arduino 中，這樣的話，電路可以對聲音做出反應，并且在檢測到聲音時，觸發另一個電子元器件。
如果我們在上面的電路中添加一個 3.5mm 音頻插頭，使插孔的尖端連接到電路輸出的正極端子，插孔的地線連接到電路的地線并將其插入計算機，我們就可以在計算機上進行錄音，就像專業的麥克風一樣。
和弦門鈴音樂IC / 門鈴音樂芯片18首常見應用場合：
可視門鈴，樓宇對講，無線門鈴，高端門鈴產品，門內外語音對講，智能貓眼可視門鈴，可視對講門鈴，可視對講系統,樓宇可視對講，別墅可視對講系統，貓眼門鈴。
無線可視門鈴是一款電子設備，具備“集體化控制”獨特優勢的雙向智能網絡控制系統平臺，完全依照人們的需求以及現代家居生活需要而研發。無線可視門鈴簡介無線可視門鈴英文名稱是 wireless Video door phone或wireless Video door bell。
4, 相關圖樣：
芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
Note注意事項:
*** The IC substrate must be connected to VSS or Floating. 芯片襯底為接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDD與VSS之間在4.5伏或者大電流供電時需加一顆104去噪音. 3V供電時建議保留0.1uf電容。
貼片8腳芯片只有播放，選曲，和3HZ busy輸出腳。
AC8FM28和弦音樂門鈴IC芯片接線圖PWM直推喇叭
選曲鍵內置了單線MCU控制，并且有按鍵防抖功能，沒有獨立占用芯片IO口（SOP8無音量鍵，大量時可以定制音量鍵）。
SIP 10Pin COB Package Information 門鈴芯片10腳直插COB軟封裝資料
/// 最常見語音芯片COB軟封裝形式
AC8FM28 AC8FM36 –和弦門鈴芯片 IC
Sip 10Pin COB AC90A
單列直插COB腳位資料
請參照實際樣品情況.
直插1-10腳順序為從左至右.
實物圖片,僅供參考.
若有改動,恕不另行通知. |
