電路簡單的特價標準品OTP資料SOP8 - AC8VM/SOP8
貼片八腳的便宜短秒數OTP語音芯片/AC8VM原理圖下載 右鍵點擊目標另存為可以下載
貼片八腳的便宜短秒數OTP語音芯片SOP8原理資料:
AC8VM是一顆價格便宜，性價比極高的OTP芯片，可存儲2-3秒語音，音質效果好，貼片八腳出貨。共有2個I/O口，其中1個聲音觸發按鍵key0，1個Output輸出信號io1，可以用來連馬達反饋信號或閃燈,同時也能更改為按鍵的功能來使用。外圍電路簡單，僅需一顆104電容，產品方案成本極低。
強大的價格優勢，單價0.38元，高性價比的不二選擇
聲音輸出只支持PWM直推喇叭模式，但是性價比極高：
無需功放電路直推喇叭（內置0.25W放大功率）PWM輸出，共兩個IO口，可支持一個節奏閃燈功能。
應用方案例如：門鈴叮咚，各種動物叫鴨子叫等，巫婆笑玩具產品短秒數音效等。
芯片基本特性參數:
工作電壓： VDD: DC 2 ~ 5V，建議3V和4.5V，語音芯片的最優電壓選擇。
靜態電流： Isb ≤1uA @3V
工作電流： (無負載) Iop: 1mA @3V
內置震蕩電電阻：INT_OSC: +/- 1.5% 誤差
其他方案說明:
1）具體應用模式見每個獨立方案的產品資料.
2) 默認音量最大。
3）電路簡單，僅需一顆正負極104電容（0.1uF，PCB設計離芯片越近越好），直推喇叭PWM輸出，支持隨音樂節奏閃燈，能滿足常規的短秒數聲音產品需要。
4）常規標準品模式OTP出貨，通貨為主，交期短，價格優。
參考官方網站：動物叫標準品頁面：http://www.tclmjx.com/Animalic.asp
5) 支持簡易的開發定制，但需支付開發費用。
出貨方式:貼片八腳SOP8 / 150mil出貨,3-7天交貨。。
常規應用模式，（如鴨子叫，巫婆笑）PWM輸出1按鍵(1閃燈)：
觸發方式： KEY1：L/U/I, (播放鍵，鴨子叫，長按長響，不可打斷)
觸發方式： IO1： E/U/R, (可選：可做燈腳或者按鍵，默認為3HZ輸出信號)
輸出信號： IO2： LED燈腳: 3HZ節奏(一秒閃爍三下，Sink與正極接燈)
直推喇叭： 支持喇叭和蜂鳴片：喇叭是8歐0.5W 叭都行。范圍 : 0.25W-1W的喇叭
AC8VC標準OTP語音芯片IC接線圖PWM直推喇叭
短秒數OTP音效芯片電氣特性參數（ELECTRICAL CHARACTERISTICS）
Parameter
參數 |
Symbol
符號 |
Conditions
測試條件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
單位 |
Operating voitage 工作電壓 |
VDD |
|
3 |
|
5 |
V |
Standby current 靜態電流 |
Idd |
No Load |
- |
2 |
|
mA |
OPerating current 工作電流 |
IOP |
|
- |
0.1 |
0.5 |
mA |
Buzzet Driving current 推動電流 |
Iob |
＠Vds=1V |
|
2 |
- |
mA |
Oscillatort Frequency 振蕩頻率 |
Fosc |
R=300K |
|
128 |
|
KHz |
Operating temperature 工作溫度 |
Temp |
|
0 |
25 |
60 |
℃ |
AC8VC音效OTP芯片軟封裝SOP8腳位圖 (供參考)
AC8VC - DIP8 / SOP8
單音六音警報芯片貼片8腳
 |
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
貼片八腳SOP8封裝
Sop8封裝規格(150Mil)
PIN |
NAME |
1 |
Key0 |
2 |
IO1 |
3 |
Test(NC) |
4 |
VSS |
5 |
Rosc |
6 |
PWM2 |
7 |
VDD |
8 |
PWM1 |
正負極Vdd，VSS之間必須接104電容。
|
腳 位 符 號 描 述
1 Key0 觸發按鍵Key0
2 IO1 可做燈腳或者按鍵，默認為3HZ輸出信號
3 Test(NC) 懸空
4 VSS 電源負極，接地
5 Test(NC) 懸空
6 PWM2 聲音輸出，PWM2喇叭
7 VDD 電源正極
8 PWM1 聲音輸出，PWM1喇叭

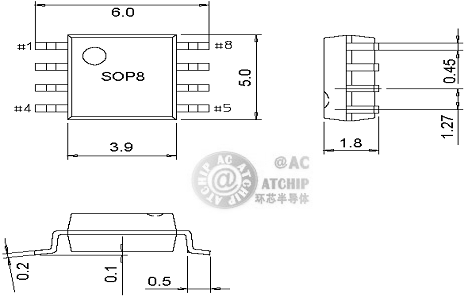

SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
相關系列產品:
1，AC3Y710常用警報聲（外接功放電路，無閃燈，推薦）
2，AC8VC支持DAC功放可調音量的OTP芯片資料 (價優量大低至0.52元)
3，AC3Y710L常用警報聲帶燈（外接功放電路，帶2Hz閃燈）
4，AC3Y305四聲警報聲COB（警車聲，消防車聲，救護車聲，機槍聲）
5，ACS9561四聲警報SOP8（警車聲110，消防車119，救護車120，機關槍）
6，AC80M02語音叮咚聲（叮咚兩聲，門鈴叮咚聲等）
7，AC9906-JB-六音單音警報聲音效芯片-車輛家庭防盜報警系統芯片
8，AC3M01單音警報聲音效芯片SOT-23封裝3個腳芯片
9，AC3M06六音警報聲音效報警器芯片SOT-23封裝3個腳芯片(三極管樣式)）
10，AC8VM12語音叮咚聲（叮咚一聲叮咚兩聲SOP8，門鈴叮咚聲等）
11，AC3L710常用警報聲帶燈（最新款SOP8貼片八腳，帶2Hz閃燈）
12，AC8FM100警報聲歡迎光臨警戒區報警器芯片
13，報警器芯片選型警報產品報警器芯片選型
14，AC3M01一音警報聲音效芯片SOT-23封裝3個腳芯片
15，AS9561消防車火警119警報產品報警器芯片選型
16，AC9001語音芯片PWM輸出專用SOP8功放芯片
更多產品:/speechic.asp
|
AC8VC SIP 6Pin COB Package Information
6腳直插COB軟封裝資料/// 最常見語音芯片COB軟封裝形式
/// 最常見語音芯片COB封裝形式
AC8VC音效OTP芯片

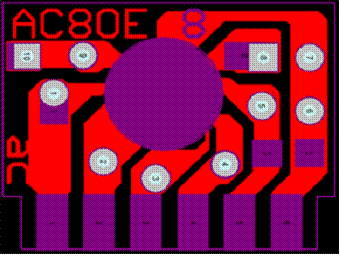

Sip 6Pin COB AC80E
單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣?
Pad9/OscI
Pad8/Key1
|
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
OTP系列于直插6腳COB腳位資料:
PIN |
NAME |
1 |
Selected Key |
2 |
Play Key |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
|
點擊鏈接進入詳細尺寸資料頁面
/// 最常見語音芯片COB軟封裝形式
AC8VM 語音標準品系列

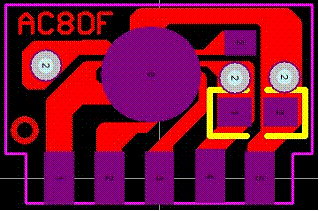

Sip 5Pin COB AC80F
單列直插COB腳位資料
直插1-5腳順序?yàn)閺淖笾劣?
PCB板高10mm,寬15.5mm |
直插語音COB腳位資料AC80F
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插5腳COB腳位資料:
PIN |
NAME |
1 |
Ka1 |
2 |
PWM1 |
3 |
PWM2 |
4 |
VDD |
5 |
VSS |
|
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
語音芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變?nèi)帷W功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
更多語音芯片IC產品如:動物叫聲ic系列,門鈴ic系列,童車ic系列,水晶圣誕音樂等等
請?jiān)L問:/speechic.asp
相關產品：AC8DC18-圣誕18首 AC8DC03-圣誕三首3首 AC8DB10-雙音鬧鐘10首 AC80E12-兒歌12十二首
AC8DM32-門鈴32首三十二首 AC8DC18-圣誕18首十八首 AC8DC20-圣誕20首(水晶音樂系列二十首)
AC8DML1-叮咚一聲 AC80M02-叮咚二聲 AC3Y710-警報聲音效報警器芯片 AC8DM03-最常見的門鈴3首三首
AC8DM32-門鈴32首三十二首 AC8DE03-兒歌3首三首 AC3Y710L-警報汽笛聲音效報警器芯片
以上產品均可配常規COB出貨,擠壓盒PCB板,直插單面PCB等,詳見常用線路板封裝資料總匯
如:AC80E8常規6腳語音芯片COB,AC80F直插常規5腳語音芯片COB,AC80J擠壓盒COB板.
AC80E5小線路板6腳COB AC60E賀卡PCB線路板COB AC90Y3VAG10紐扣電池2顆線路板COB
Sop8封裝資料和COB AC80A3VCR2032CMOS電池線路板COB AC90A十腳10Pin線路板
環芯公司銷售團隊竭誠為您服務，同時我們將以最好的產品質量和價格為您和您的企業帶來更好的產品和效益。歡迎來電咨詢!
本著平等互惠原則，期待與您攜手合作，共創輝煌。
高性價比OTP語音芯片特價IC 電路簡單的特價標準品OTP資料 / AC8VM |
