AC90Y鈕扣電池3V供電AG10 AG13 LR44常用語音機芯COB
AC90Y鈕扣電池3V供電AG10 AG13 LR44常用語音機芯COB和外觀樣式:
AC90Y是深圳市環芯半導體有限公司推出的3V供電COB產品,板高寬為常規尺寸24*28mm(X*Y),適用于3個到4個IO口輸出的語音芯片,正負極有預備104電容直插和貼片兩個位置.
AC90Y COB語音芯片可以支持綁定PWM和DAC輸出的語音芯片,材質好，3V供電 AG10,LR44鈕扣電池供電的簡易機芯PCB，產品方案成本低.
主要應用環境為：1，音樂賀卡機芯。2，語音產品機芯（支持常規的ISD系列錄音芯片）。用于AC10，LR44電池2顆3V供電。
語音芯片主要封裝有兩種:
一,語音IC軟封裝COB(Chip On Board),一種邦定好晶元裸片的PCB板封裝形式(PCBA上面有一個小黑塊的)
同時可以根據客戶需求進行PCB開發設計,不收取相關設計費用.
二,語音IC硬封裝形式:
常見的有:
1, SOP8八個腳的貼片封裝和DIP8八個腳的雙列直插封裝(特常用,體積少,一般的功能都是夠用的);
AC90Y-原理圖下載DataSheet Download. 右鍵點擊可以另存為。

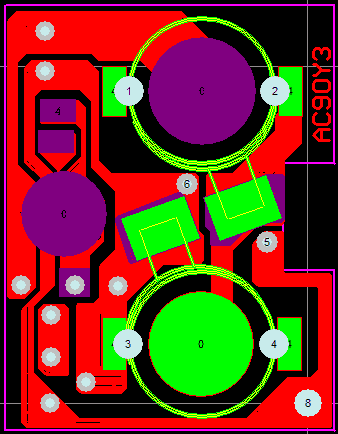

PCB大小規格尺寸(AC90Y語音芯片軟封裝COB尺寸基本腳位)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
請參照實際樣品情況. 直插1-9腳順序?yàn)閺淖笾劣?
| PCB板厚度為1mm |
金手指Pin間距 |
0.9 |
8 |
|
7.2 |
| |
|
|
|
金手指Pin與邊的間距 |
1.25 |
2 |
|
2.5 |
| |
|
|
|
金手指Pin寬度 |
1.3 |
9 |
|
11.7 |
| 溢出部分0.05mm |
兩邊金手指溢出 |
0.05 |
2 |
|
0.1 |
|
|
|
|
|
|
|
|
總長求和: |
21.5 |
環芯公司語音芯片封裝選擇的產品優勢：
提供多種產品選擇方案,出貨形式選擇多:
喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭.
半 環 導 芯 體
|
無開模具費用,提供各種常用軟封裝COB (限94HB,94V0紙板PCB)
/// 最常見語音芯片COB軟封裝形式
AC90Y 鈕扣電池3V供電 常用語音機芯COB
適用鈕扣式電池AG10,LR54; AG12,LR43; AG13,LR44的3V供電機芯COB
適用于各種音樂禮盒和光控小批量方案.
實物圖片,僅供參考.出貨請參照實際樣品情況.
若有改動,恕不另行通知.
常見的語音芯片機芯PCBA-CR2032電池3V語音方案 |
|
更多: 常見的語音芯片封裝形式(軟封裝COB和硬封裝)
|
|
