OTP20秒-AC8020 OTP語音芯片 產品資料
產品描述: 已停產
AC8020是一顆支持PWM和DAC輸出的20秒的OTP語音芯片,音質效果好，共有四個I/O口,其中1個Input,3個簡單I/O,簡單I/O只能觸發單段語音或用于馬達和閃燈，外圍僅需一顆104電容，產品方案成本極低.
AC8020已經被新款OTPG-AC9020所替代,請查看AC9020最新資料.
20秒OTP-AC8020語音芯片原理資料 DataSheetAC8020原理圖下載 右鍵點擊另存為
OTP-AC8020語音芯片按鍵接線資料 DataSheetAC8020按鍵接線原理圖下載
OTP-AC8020語音芯片單片機接線資料 DataSheetAC8020單片機串行通信資料下載
產品優勢：半 AT 導 Chip 體
1,
Otp-AC8020 內置電阻、外圍沒有元器件，外圍電路只需要要104電容．
整個方案的費用給您節省30%－50% .
2, 工作電壓2.4V—3.6V；輸出方式：PWM＆DAC .(應用于5V方案時，需要加LDO降壓芯片)
3, 當今市場唯一一款8Pin的DIP,SOP封裝OTP語音芯片.AT@CHIP
4, 唯一一款可以燒錄裸片出貨的OTP語音芯片產品,不需光罩費,音質和單價市場最優.
5, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 :0.25W-1W的喇叭.
6, DAC輸出時470歐1/2W的電阻接在8050的輸入腳和VSS腳.
AC8020/3V供電接線圖PWM直推喇叭-按鍵模式
AC8020/3V Stand-alone Mode PWM
|
AC8020/3V供電接線圖DAC三極管/供放/推喇叭
AC8020/3V Stand-alone Mode DAC
|
AC8020_OTP20S 3V供電串行模式(serial Mode) 觸發應用資料
AC8020 /3 V供電接線圖PWM直推喇叭
AC8020 / 3V Serial Mode PWM
|
AC8020 /3 V供電接線圖DAC三極管/供放/推喇叭
AC8020 / 3V Serial Mode DAC
|

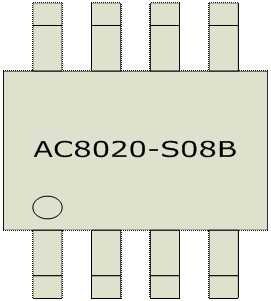

A C 8 0 2 0-OTP封裝形式DIP8/SOP8
AC8020-DIP/SOP
|
PIN |
NAME |
1 |
TG2 |
2 |
TG1 |
3 |
TG11 |
4 |
TG12 |
5 |
VSS |
6 |
PWM2/DAC |
7 |
VDD |
8 |
PWM1 |
|
PIN Descriptions
PIN NAME |
I/O |
Function |
TG1 |
INPUT |
Key Stand-alone Trigger Mode : TG1 is used to trigger the maximum 32 Voice Group one by one sequentially. |
|
|
Serial Trigger Mode : TG1 is used to trigger the maximum 64 Voice Group. |
|
|
CPU Command Mode : TG1 is used as Data Input Pin (CS). |
|
|
|
TG2 |
INPUT |
Key Stand-alone Trigger Mode : TG2 is used to trigger the maximum 21 Voice Group one by one sequentially. |
|
|
Serial Trigger Mode : TG2 is used to trigger the maximum 64 Voice Group |
|
|
CPU Command Mode : TG2 is used as Clock Pin (CLK). |
|
|
|
TG11 |
INPUT |
Key Stand-alone Trigger Mode : TG11 is used trigger Only One Group. |
|
|
CPU Command Mode : TG11 is used as Data Input Pin (DIO1). |
|
OUTPUT |
As Output PIN , Output the BUSY or Flash Signal . |
|
|
|
TG12 |
INPUT |
Key Stand-alone Trigger Mode : TG12 is used trigger Only One Group. |
|
|
CPU Command Mode . TG12 is used as Selected Pin (DIO2). |
|
OUTPUT |
As Output PIN , Output the BUSY or Flash Signal. |
|
|
|
PWM1 |
OUTPUT |
As a PWM PIN , can Directly drive the Speaker . |
|
|
|
PWM2 |
OUTPUT |
As a PWM PIN , can Directly drive the Speaker . |
|
|
As a DAC PIN , 8 bit D/A Current Output. |
|
|
|
VDD |
INPUT |
Power Supply PIN , @ 2.4~3.6 V Working Voltage. |
|
|
|
VSS |
INPUT |
Connected to Ground. |
出貨形式：
dip、 SOP、COB（可為積壓盒專用）、裸片（已燒錄好）。 其中裸片一塊Wafer可以同時燒錄4款不同的產品，直接綁定生產，大大地節約生產時間, dip、 SOP、COB 1天交貨，裸片5-7天交貨。
DataSheet原理圖下載
相關產品：AC8040-OTP40秒 AC8080-OTPH80秒 AC8010-OTP10秒(已被9010替代) TF020
最新產品: AC9020-OTP20秒 AC9080-OTP80Sec秒 AC9010-OTP10秒
新產品系列OTP語音芯片全面支持4.5V和3V,為您提供最加穩定的語音輸出.
環芯公司銷售團隊竭誠為您服務，同時我們將以最好的產品質量和價格為您和您的企業帶來更好的產品和效益。歡迎來電咨詢!
本著平等互惠原則，期待與您攜手合作，共創輝煌。
深圳市環芯半導體有限公司 AC8020-OTP20秒 |
