唱國歌（義勇軍進行曲）芯片帶4個LED閃燈
唱國歌芯片帶閃燈應用接線資料AC8GG 國歌IC資料下載，右鍵可以另存為。
唱國歌芯片AC8GG上電響線路板資料:
國歌芯片AC8GG線路板是中華人民共和國國歌音樂芯片, 1個按鍵長按長響帶4顆閃燈，輸出節奏閃燈特效，常用于國歌禮品，國慶節慶典禮品，旅游紀念品。
通用唱國歌線路板芯片COB，一個按鍵功能LH,長按長響（短接上電響），松開即停，帶4顆LED節奏閃燈（可接喇叭輸出共5顆閃燈）。
常見功能應用，按鍵與電源正極連在一起，上電長響播放，同時輸出4顆閃燈，分別可以接紅綠藍黃四色燈。
批量生產時可定制COB線路板,出貨形式選擇多:
COB可出AC8GG(4閃燈1按鍵)，SOP8貼片八腳硬封裝(150mil)，不支持4顆LED閃燈。其他客戶定制。
唱國歌（義勇軍進行曲）線路板帶燈聲音效果下載:
唱國歌（義勇軍進行曲）線路板聲音下載（僅供試聽，以實際樣品為準）;
十月一日是我們偉大祖國的生日（國慶節），祝福祖國繁榮昌盛，祝愿人民幸福安康。
奏唱國歌時，在場人員應當肅立，舉止莊重。舉行升國旗儀式奏唱國歌時，在場人員應當面向國旗，著制式服裝的現役軍人、人民武裝警察、人民警察等人員行舉手禮，其他人員行注目禮。
中國國歌義勇軍進行曲歌詞（田漢作詞）,
奏國歌升國旗！
起來！不愿做奴隸的人們！
把我們的血肉筑成我們新的長城！
中華民族到了最危險的時候，
每個人被迫著發出最后的吼聲。
起來！起來！起來！
我們?nèi)f眾一心，
冒著敵人的炮火，前進！
冒著敵人的炮火，前進！
前進！前進、進！
七類場合應當奏唱國歌：
全國人民代表大會和地方各級人民代表大會開幕會議、閉幕會議；
中國人民政治協商會議全國委員會和地方委員會開幕會議、閉幕會議；
憲法宣誓儀式；
升國旗儀式；
各級機關組織的重大慶典活動、重要表彰儀式、重大紀念儀式、國家公祭等；
重大外交活動；
重大體育賽事；
其他需要奏唱國歌的場合。
針對國歌演奏存在的不規范現象，國歌法規定，國務院確定的主管部門組織審定用于演唱的國歌標準曲譜，錄制用于播放的國歌官方錄音版本。
國歌標準曲譜和國歌官方錄音版本，應當在中國政府網上發布。外交部及駐外外交機構、國務院體育行政部門應當將國歌標準曲譜和官方錄音版本送交有關國家外交部門、有關國際組織，供外交活動或者國際體育賽事中使用
。
唱國歌音樂芯片帶燈線路板COB的常見應用場合：
1, 國歌禮品，國慶節慶典禮品。

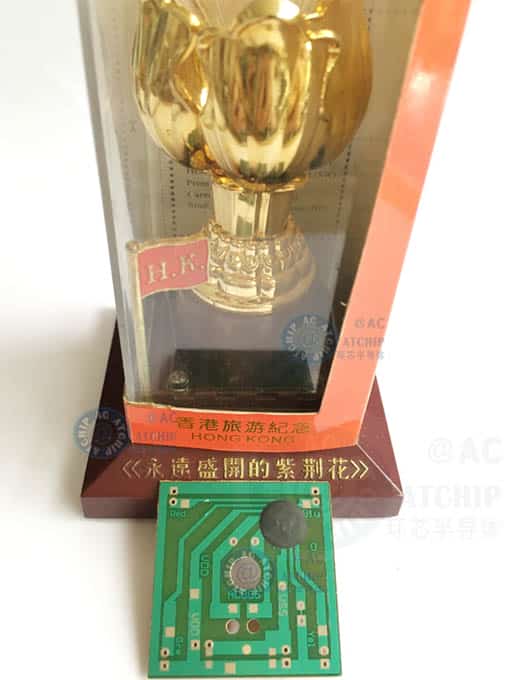

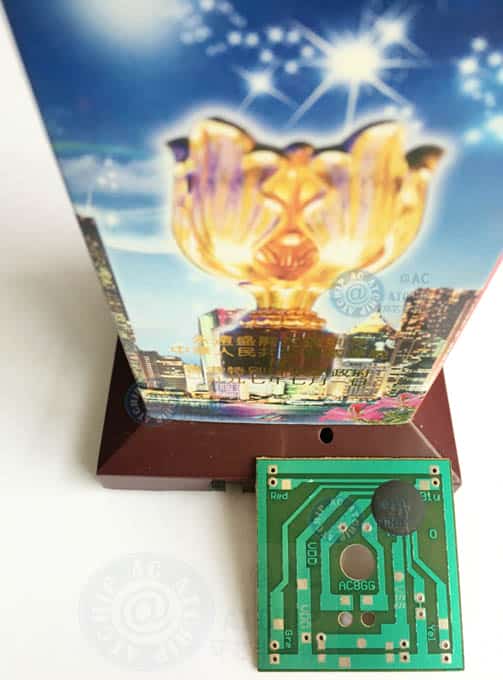

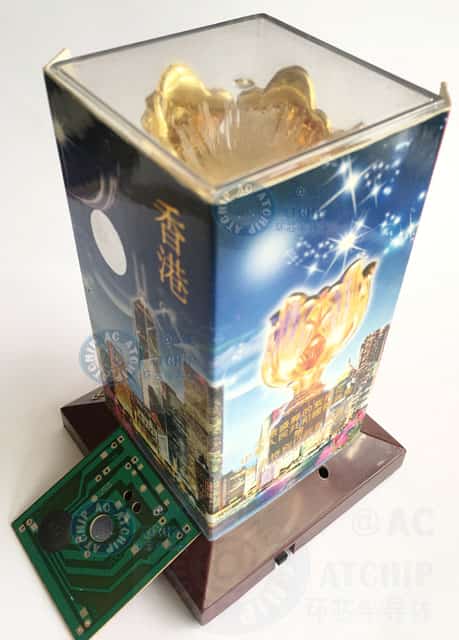

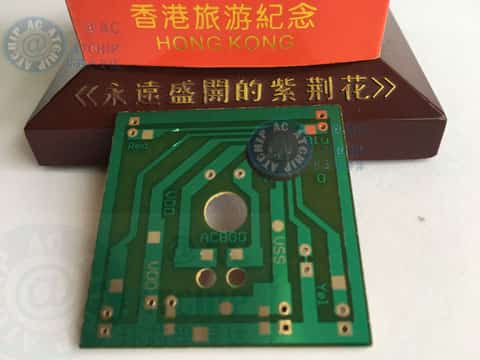

2, 旅游紀念品：香港旅游紫荊花紀念品（HongKong Souvenir Bauhinia）：
AC8GG March of the Volunteers DC CHARACTERISTICS 唱國歌芯片電氣特性和參數 |
Symbol |
Parameter |
Min. |
Typ. |
Max. |
Unit |
Condition |
VDD |
Operating voltage |
1.8 |
3.0 |
5.5 |
V |
|
Isb |
Standby current, VDD=3V/4.5V |
|
1 |
|
uA |
No loading |
Iop |
Operating current |
VDD=3V |
|
850 |
|
VDD=4.5V |
|
1100 |
Iih |
Input current (1M ohms pull-low) |
|
|
3 |
uA |
VDD=3V |
|
|
8 |
VDD=4.5V |
Iih |
Input current (300k ohms pull-low) |
|
|
10 |
uA |
VDD=3V |
|
|
25 |
VDD=4.5V |
Iih |
Input current (100k ohms pull-low) |
|
|
30 |
uA |
VDD=3V |
|
|
80 |
VDD=4.5V |
Ioh |
Output drive current |
|
-10 |
|
mA |
VDD=3V, Voh=1.0V |
|
-20 |
|
VDD=4.5V, Voh=2.2V |
Iol |
Output sink current |
|
20 |
|
mA |
VDD=3V, Vol=1.0V |
|
34 |
|
VDD=4.5V, Vol=1.0V |
Ioh |
PWM1, PWM2 output current |
|
-65 |
|
mA |
VDD=3V, Voh=1.5V |
Iol |
|
65 |
|
VDD=3V, Vol=1.5V |
F/F |
Frequency deviation by voltage drop |
VDD=3V |
|
1 |
|
% |
Fosc(3.0v)-Fosc(2.4v) Fosc(3v) |
VDD=4.5V |
|
0.1 |
|
Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v) |
F/F |
Frequency lot deviation, (VDD=3V) |
-1 |
|
1 |
% |
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v) |
Fosc |
Oscillation Frequency |
1.31 |
1.54 |
1.61 |
MHz |
VDD=1.8~5.5V |
|
聲音內容：唱國歌音樂，上電長響。

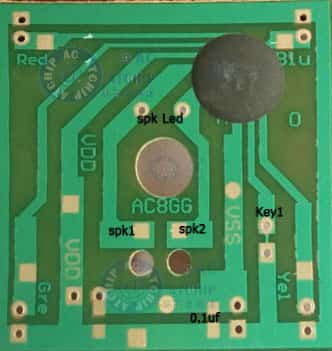

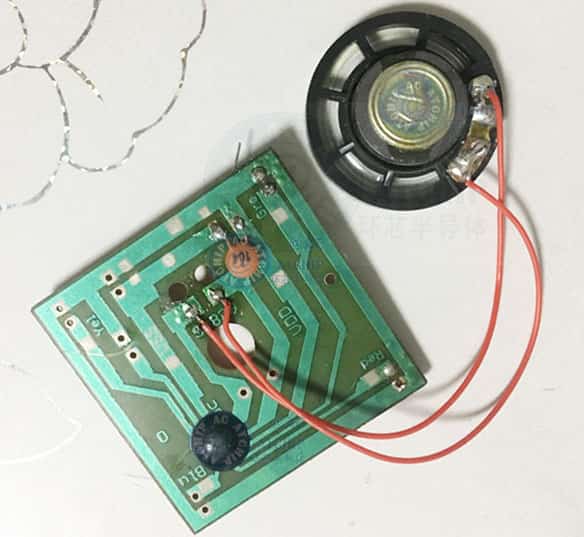

AC8GG國歌芯片線路板接線方法樣品:
觸發方式：一個按鍵LH功能，短接VDD上電長響，播放義勇軍進行曲中國國歌。
唱國歌音樂芯片AC8GG專用COB軟封裝腳位圖 (供參考)
|
/// 國歌專用音樂芯片COB軟封裝形式
/ 最常見4-5閃燈語音芯片COB封裝形式
AC8GG-唱國歌音樂芯片
專用COB軟封裝腳位圖COB腳位資料
更多COB線路板資料請訪問：常用封裝資料.
|
國歌COB腳位資料AC8GG
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
PIN |
NAME |
1 |
VSS接地 |
2 |
VDD正極 |
3 |
SPK1和SPK2接喇叭 |
5 |
Red紅Green綠Blue藍Yellow黃與正極接4色燈 |
6 |
Key1默認上電響，可以與正極接按鍵長按長響功能 |
|
|
AC8080 - SOP8 國歌芯片貼片8腳
|
最常用最常見的硬封裝形式：
貼片八腳SOP8封裝，不支持4顆LED閃燈。
Sop8封裝規格(150Mil)
PIN |
NAME |
1 |
TG2 |
2 |
TG1 |
3 |
TG3 |
4 |
VSS |
5 |
PWM1 |
6 |
PWM2/DAC |
7 |
VDD5 |
8 |
VDD |
|
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
中華人民共和國國歌簡介:
《義勇軍進行曲》是由田漢作詞，聶耳作曲的歌曲，是電影《風云兒女》的主題歌，被稱為中華民族解放的號角，自1935年在民族危亡的關頭誕生以來，對激勵中國人民的愛國主義精神起了巨大的作用，后成為中華人民共和國國歌。
中國國歌歌曲賞析:
《義勇軍進行曲》是一首極富創造性的歌曲，作曲家聶耳以巨大的激情投入此歌的創作。首先，他成功地把田漢散文詩般的歌詞，按照音樂的規律，處理得異常生動、有力和口語化；在旋律創作上，他既吸收了國際上革命歌曲的優秀成果和西歐進行曲的風格特點，又使之具有濃郁的民族特色，從而使此歌能為廣大群眾所掌握，發揮其戰斗作用。
歌曲開始是六小節進軍號般的前奏。它具有鏗鏘的節奏、明亮雄偉的旋律，其中三連音的妙用，更增強了歌曲的戰斗氣氛。前奏雖然短小，但卻蘊含著整個歌曲情感和旋律發展的基礎。歌曲環環相扣，層層推進。這一進行貫穿全曲，曲末并作多次重復，給人以堅定不移、勢不可擋之感。
聶耳根據歌詞分句的特點，把這首歌曲處理成由六個長短不等的樂句所形成的自由體結構。雖然每個樂句的旋律、結構都各不相同，但樂句與樂句之間，銜接緊密，發展自然，唱起來起伏跌宕、渾然一體。
歌詞第一、二句都是帶有號召性的。作曲家把這兩句旋律按"5—1—3—5"的上行趨勢處理，特別是節奏的安排，采用了后半拍起句，更能給人以緊迫感。歌曲由第二拍弱起，并作四度上行跳進，顯得莊嚴雄偉而又富有推動力。
歌詞第三句"中華民族到了最危險的時候"是全部歌詞中最重要的警句。聶耳在這里不僅運用了全曲中的最高、最強音，而且創造性地在"中華民族到了"之后，突然休止半拍，從而使"最危險的時候"這一句得到突出的強調。
《義勇軍進行曲》以其高昂激越、鏗鏘有力的旋律和鼓舞人心的歌詞，表達了中國人民對帝國主義侵略的強烈憤恨和反抗精神，體現了偉大的中華民族在外侮面前勇敢、堅強、團結一心共赴國難的英雄氣概。
唱國歌音樂芯片
《義勇軍進行曲》（簡譜）資料
|
《義勇軍進行曲》五線譜資料
|
國歌英文版歌詞賞析:
Arise(起來)!
Ye who refuse to be slave(不愿做努力的人們),
with our flesh and blood build up our new great Wall(把我們的血肉筑成我們新的長城),
China masses have met the day of all danger(中華民族到了最危險的時候);
Indignation fill the hearts of our countrymen(每個人被迫逐發出最后的吼聲).
Arise(起來)!
arise(起來)!
arise(起來)!
Many hearts with one mind(我們?nèi)f眾一心),
beat the enemy’s bonfire march on(冒著敵人的炮火前進).
march on(前進).
march on(前進).
on(進)！
相關系列產品:
10，AC8VM12語音叮咚聲（叮咚一聲叮咚兩聲SOP8，門鈴叮咚聲等）
11，AC3L710常用警報聲帶燈（最新款SOP8貼片八腳，帶2Hz閃燈）
12，AC8FM100警報聲歡迎光臨警戒區報警器芯片
13，報警器芯片選型警報產品報警器芯片選型
14，AC3M01一音警報聲音效芯片SOT-23封裝3個腳芯片
15，AS9561消防車火警119警報產品報警器芯片選型
16，AC9001語音芯片PWM輸出專用SOP8功放芯片
更多產品:/speechic.asp
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
語音芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變?nèi)帷W功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
