語音芯片IC封裝中Ag線和Cu線的比較

IC封裝中Ag線和Cu線的比較，收錄僅供學習了解使用，資料來源網絡 :

深圳市環芯半導體有限公司語音芯片主要封裝打線材料為銀合金線材料

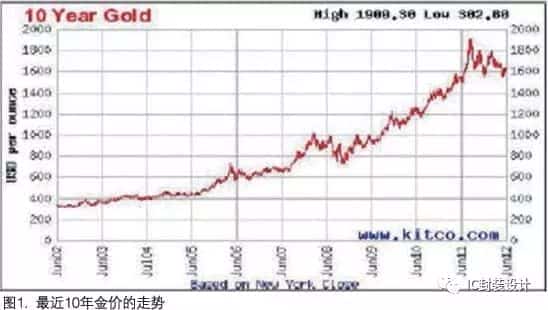

盡管倒裝芯片和一些其他的3D封裝發展迅猛，線鍵合仍是IC封裝中最常用的互連手段。作為線鍵合產業中主要的裝配材料，金線因其高導電率和極佳的可焊性長期以來一直用于存儲器件中。但Au的價格是10年前的5倍以上（圖1）。

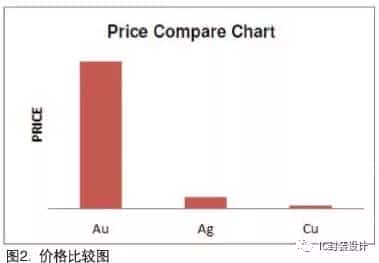

Cu線是現今降低引線成本最普遍的解決方法。不過，高硬度限制了它的應用。比較之下，Ag線的硬度與Au線更為相似，它將有利于減少焊盤的損傷。此外，Ag的價格比Au低得多（見圖2），這對節約成本有重大影響。但Ag-Al系界面腐蝕意味著對可靠性有嚴重危害。幸好，合金化Ag線技術的開發提高了可靠性性能。所以，Ag合金線可為Au線的另一個替代品，特別是用于易碎的焊盤結構。
本文給出了鍍Pa銅線（表面強化的銅線）和Ag合金線的研究結果。在存儲器件上比較了可鍵合性。在可靠性評估中，主要用uHAST（85%RH，130℃）和HTS（150℃）測試。依據可靠性失效情況，調整Ag合金線的組分。

實驗步驟

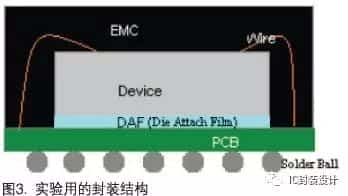

與LSI比較，存儲器件的Al厚度一般較薄，它對線鍵合工藝更敏感，所以選一種存儲器件作為本實驗的目標器件。封裝結構如圖3所示。

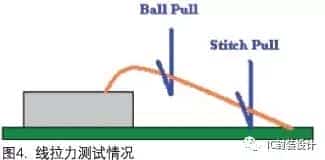

首先，根據參數窗口、焊球形狀、Al濺出、線拉力測試、焊盤裂縫及電測試良率比較鍍Pa Cu線和Ag合金線的鍵合能力。這二種引線的直徑為23μm。二種線均用N2作為保護氣體。圖4是線拉力測試情況。
第二部分中，重點是Ag合金線的可靠性性能，特別是uHAST（85%RH，130℃）和HTS（150℃）測試。用FIB、TEM和EDS檢查Ag-Al界面和IMC特性。在最后一部分中，調整Ag合金線的成分提高可靠性性能。


結果
線鍵合工藝比較
如表1所示，比較了Ag合金線、鍍Pa Cu線和4N金線的硬度。Cu線的FAB硬度最高，比4N金線高約50%。而Ag合金線的FAB硬度僅比4N金線高10%左右。

根據不同的FAB和線硬度，比較了球焊點接合性和針腳式焊點（stitch bond）性能。
（A）球鍵合能力
在同一存儲器件上采用Ag合金線和鍍Pa Cu線。線鍵合實驗和球拉力測試后，得到的參數見圖5。Cu線的超聲功率（US Power）和力均比Ag合金線高得多。其他方面，Ag合金線的參數范圍比Cu線大。焊球拉力測試結果見表2，其中，Cu線的結果比Ag合金線高，因為斷裂負載較高。

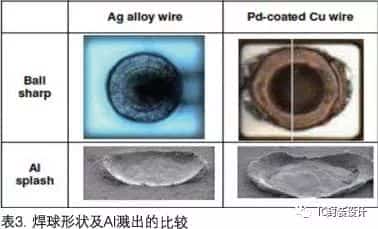

表3中比較了焊球形狀及Al濺出。調整參數后，二種線的焊球形狀被控制得很好。但Cu線的Al濺出大得多，這有可能造成線短路失效的風險。

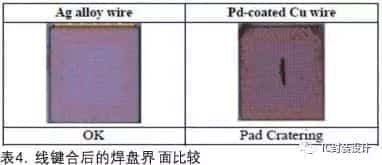

此外，由于二種線的硬度均比Au線高，焊盤損傷應是此評估中的主要風險點。鍵合后的焊盤界面用KOH腐蝕。比較結果見表4。在鍵合參數窗口內，所有Ag合金線的焊盤是平滑而完整的。不過，在Cu線的焊盤觀測到弧坑問題，見表4。

（B）針腳式接合性（stitch bondability）
隨著引線硬度的增加，在替代Au引線時必須保證二次針腳式接合性。觀測并比較了參數窗口、針腳形狀和針腳拉力測試。
圖6說明了Cu線和Ag合金線的二次針腳鍵合次數。Cu線的超聲功率和力均比Ag合金線高得多。Ag合金線的參數范圍也比鍍Pa Cu線大。
表5比較了二次針腳鍵合的形狀和殘余拉力（pull residue），全部可加以控制。Cu線的針腳拉力值比Ag合金線高，這是由Cu線較高的斷裂負載引起的。
